吊车参数应用

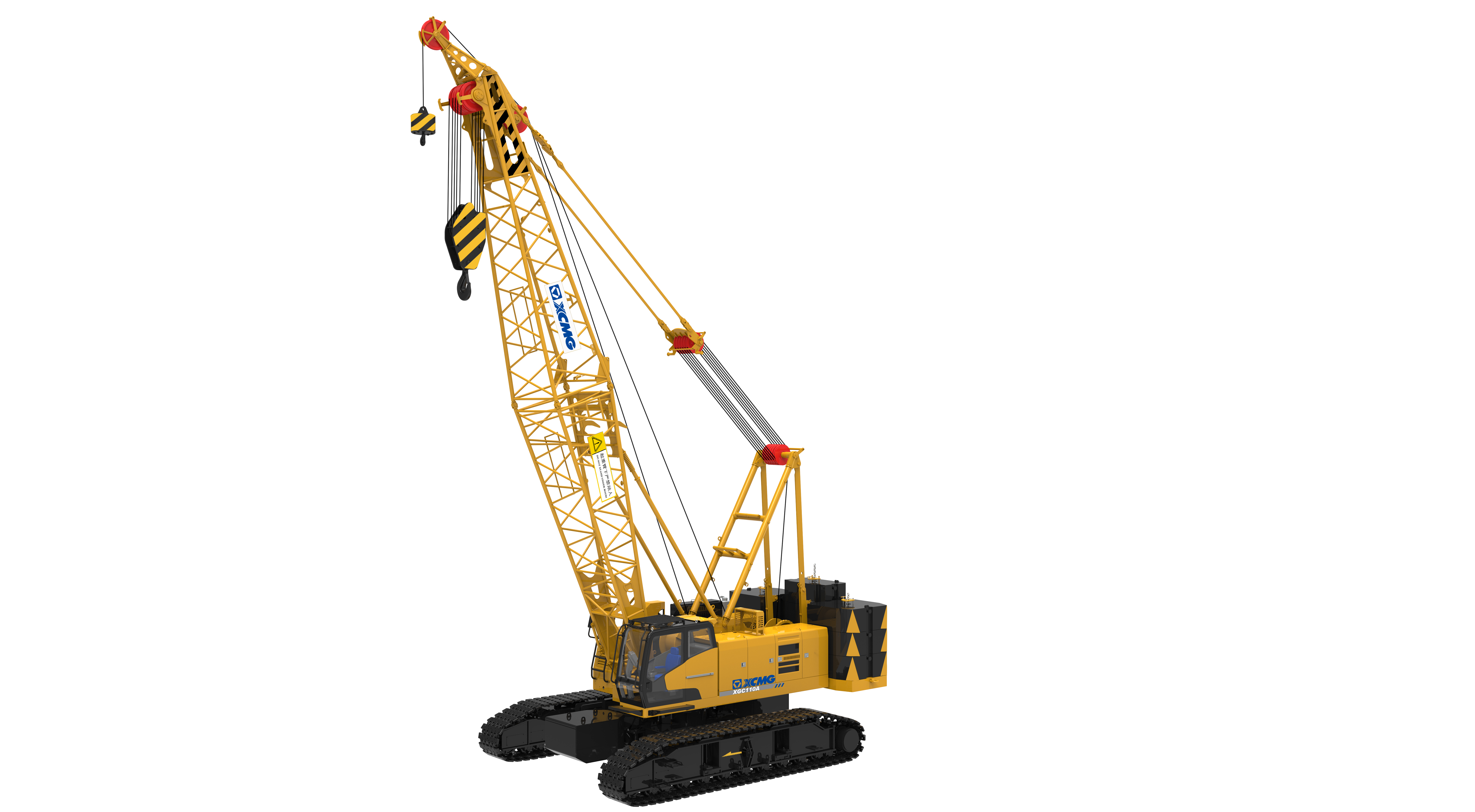

好的，我们来详细解析一下徐工XGC110A履带起重机在不同工况下，其《起重性能表》的具体应用案例。
首先，明确一个核心概念：履带起重机的起重能力不是固定的，它严重依赖于具体的工况配置。 XGC110A的性能表是一本厚厚的册子，而不是一张简单的表格。应用性能表的核心步骤是：确定工况 → 查找对应性能表 → 核对参数 → 制定吊装方案。
XGC110110A 是一款110吨级的履带起重机，其主要工况配置包括：
- 主臂工况： 最常用的工况，臂长组合灵活。
- 固定副臂工况（即主臂+副臂）： 用于需要更大起升高度或跨越障碍物的场合。
- 风电专用工况： 针对风机吊装的特殊优化臂架组合。
下面我们通过三个典型的应用案例来说明。
案例一：化工厂设备安装（主臂工况）
- 项目背景： 在某化工厂扩建项目中，需要将一台重45吨的反应器吊装到15米高的混凝土平台上。设备就位位置距离起重机中心约16米。现场地面坚实，经过压实处理。
- 应用性能表步骤：
- 确定工况： 此任务对高度要求不高，但工作半径（16米）是关键。因此选择主臂工况。根据设备高度和就位高度，选择主臂长度24米（既能满足高度，又使起重机相对紧凑）。
- 查找对应性能表： 翻开性能手册中的“主臂工况性能表”，找到“主臂长度24米”的表格。
- 核对关键参数：
- 工作半径： 在表格中查找“16米”半径这一列。
- 额定起重量： 在16米半径下，对应24米臂长的额定起重量可能为“52吨”（此为示例值，请以实际性能表为准）。
- 安全分析与决策：
- 设备重量（45吨）< 额定起重量（52吨），从起重能力上看是可行的。
- 核对附加重量： 需要加上吊钩、索具的重量（假设为2吨），则总吊重为47吨。
- 安全余量： 47吨 / 52吨 ≈ 90.4%。通常要求实际负载不超过额定载荷的90%（行业常见安全规范），此方案余量稍显紧张但仍在可接受范围内。更稳妥的做法是稍微缩短一点工作半径，比如移到15米半径，此时额定起重量会更大，安全余量更充足。
- 其他检查： 还需检查地基承载力是否满足要求，以及是否在起重机的倾翻线范围内。
- 结论： 使用XGC110A，配置24米主臂，在15-16米工作半径下可以安全完成此次吊装任务。
案例二：钢结构厂房屋架吊装（固定副臂工况）
- 项目背景： 建造一个大型仓库，需要将跨度30米、重20吨的钢屋架吊装至25米高的立柱上。由于场地限制，起重机必须站在厂房一侧进行吊装，工作半径预计为22米。
- 应用性能表步骤：
- 确定工况： 起升高度要求高（25米+索具高度），且需要跨越已安装的立柱，主臂工况可能无法满足或非常不经济。因此选择固定副臂工况。
- 确定臂架组合： 假设选择“主臂30米 + 副臂12米”的组合。总臂长可达42米，足以满足高度和跨度的要求。
- 查找对应性能表： 翻开性能手册中的“固定副臂工况性能表”，找到“主臂30米，副臂12米”的表格。
- 核对关键参数：
- 工作半径： 查找“22米”半径。
- 额定起重量： 在22米半径下，该工况的额定起重量可能为“28吨”。
- 安全分析与决策：
- 设备重量（20吨）< 额定起重量（28吨），能力满足。
- 考虑风载： 屋架受风面积大，必须考虑风载荷的影响。性能表通常是在基本风速下测定的，若现场风大，需根据手册中的风载修正系数降低额定起重量。假设修正后允许起重量为25吨。
- 安全余量： (20吨 + 2吨索具
