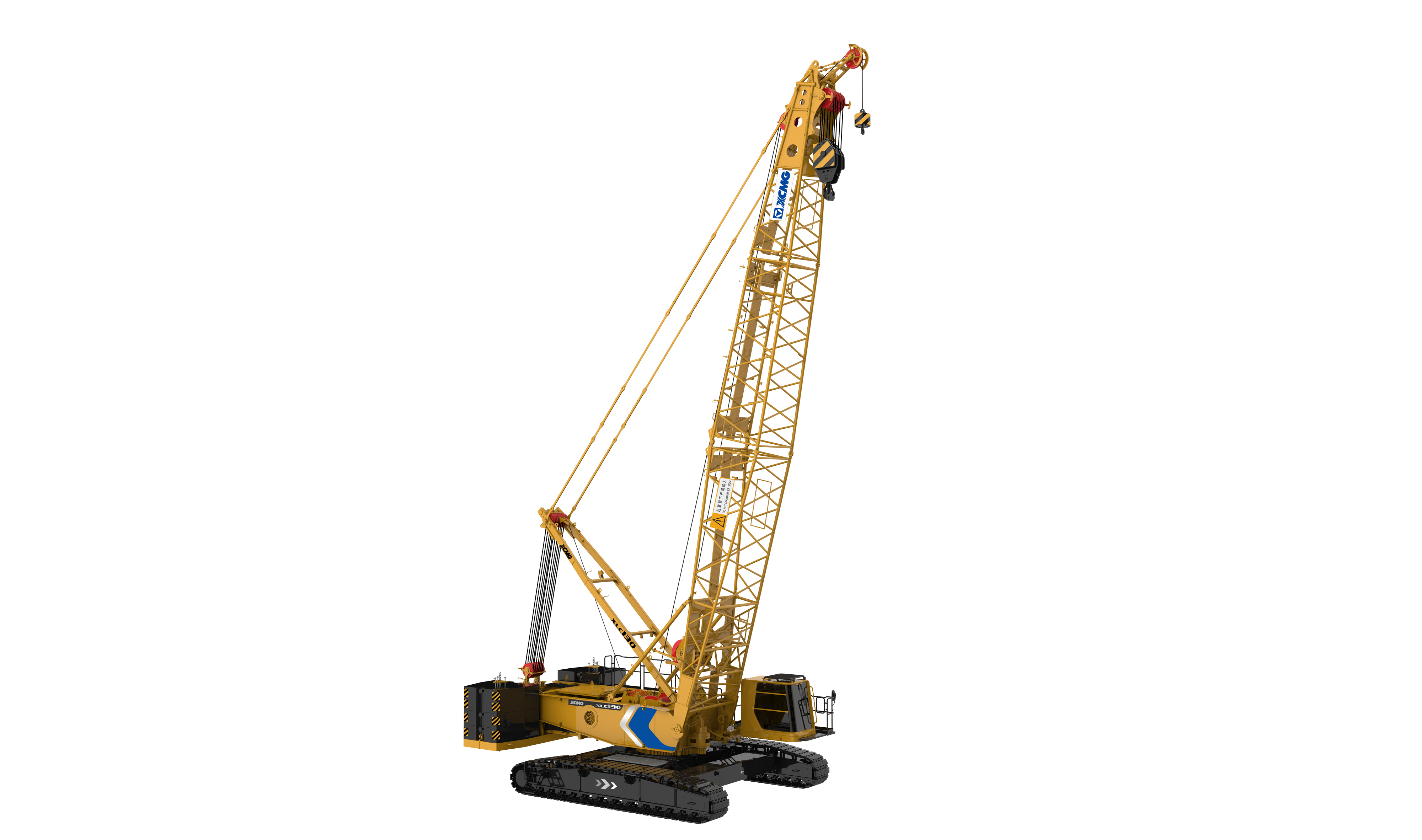

好的，我们来详细解析一下徐工XLC130履带起重机在不同工况下起重性能表的应用案例。
首先，需要明确一个核心概念：起重性能表不是一张固定不变的表格，而是一个受多种因素影响的动态数据集合。 对于XLC130这样的130吨级履带起重机，其起重能力主要取决于以下几个关键工况参数：
- 工况配置： 主臂长度、副臂（固定副臂或变幅副臂）是否安装、超起装置是否使用。
- 工作半径： 吊钩中心到起重机回转中心的水平距离。
- 吊装方式： 是否进行360°全回转作业，还是被限制在某个特定区域（即“侧方或后方吊装”）。
应用性能表的核心步骤：
- 确定工况： 根据现场吊装需求，选择合适的主臂长度和配置。
- 查找半径： 在确定的工况页中，找到实际的工作半径。
- 读取能力： 在对应的半径列中，读取允许的最大起重量。
- 核对限制： 务必注意表格下方的备注，如支腿跨度、配重重量、地面承压要求等。
应用案例场景分析
以下是三个典型的应用场景，展示如何查询和应用XLC130的性能表。
案例一：风电设备检修（中半径、中重量、高精度）
- 场景描述： 在某风电场，需要更换一台风机顶端的发电机，部件重量为45吨。安装高度约80米，现场有足够的空间布置起重机。
- 工况分析与性能表应用：
- 确定工况： 由于高度要求，需要较长的臂杆。我们选择 “主臂+固定副臂” 工况。假设选用主臂42米 + 副臂18米，总臂长60米（实际需根据精确高度计算）。
- 确定半径： 为保证安全和对准精度，计划在14米半径下进行吊装。
- 查询性能表（模拟数据，请以官方手册为准）：
- 找到 “主臂42m + 固定副臂18m” 的性能表分页。
- 在 “工作半径” 列中找到 14米。
- 查看对应行的 “额定起重量”，假设为 58吨。
- 安全校核：
- 吊物重量（45t）< 额定起重量（58t） → 满足要求。
- 安全余量： (58 - 45) / 45 ≈ 29%，余量充足，适合进行高精度对孔安装作业。
- 额外检查： 确认使用的配重（如45吨配重）和支腿跨度符合该工况要求。
案例二：厂房钢结构吊装（小半径、大重量）
- 场景描述： 在工业厂房内安装一根大型钢柱，重量为95吨。安装位置靠近起重机，目标半径约7米。
- 工况分析与性能表应用：
- 确定工况： 重量大，但高度和半径要求不高。优先选择最基本的 “主臂” 工况，以获得最大起重能力。尝试使用较短的主臂，例如 24米主臂。
- 确定半径： 计划工作半径为 7米。
- 查询性能表（模拟数据）：
- 找到 “主臂24m” 的性能表。
- 在半径 7米 列下，查看额定起重量，假设为 110吨。
- 安全校核：
- 吊物重量（95t）< 额定起重量（110t） → 满足要求。
- 安全余量： (110 - 95) / 95 ≈ 16%，余量合理。
- 关键点： 此工况下，必须严格保证起重机设置在坚实平整的地面上，并完全伸出支腿。同时，要确保吊装过程中，臂架不会与已安装的钢结构发生干涉。
案例三：狭小空间内设备安装（大半径、长臂杆）
- 场景描述： 在化工厂区的改造项目中，需要将一台25吨的反应器吊装到建筑内部的基座上。由于周围设备密集，起重机只能停在较远的位置，工作半径达到22米，且需要跨越部分低矮设施，臂杆需要30米。
- 工况分析与性能表应用：
- 确定工况： 半径
