好的，我们来详细解析一下徐工XCT80L5汽车起重机在不同工况下，其《起重性能表》的具体应用案例。
首先，需要明确一个核心概念：起重性能表是吊装作业的生命线，是确保安全、高效施工的根本依据。 它详细规定了在不同工作幅度（吊臂回转半径） 和吊臂长度组合下，该起重机所能安全起吊的最大额定起重量。

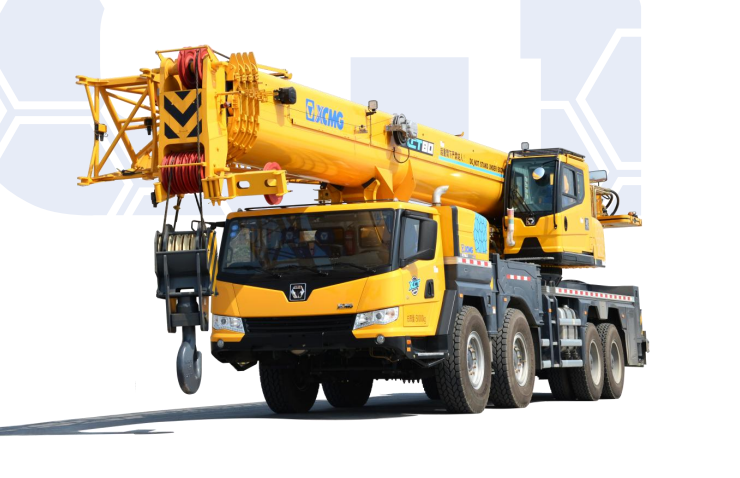

徐工XCT80L5是一款80吨级的5节臂汽车起重机，其性能表主要受以下因素影响：
- 幅度（半径）： 幅度越大，起重能力越小。
- 臂长： 臂长越长，起重能力越小。
- 支腿工况： 全伸支腿（最稳定）或半伸支腿。
- 配重： 是否安装全部配重（XCT80L5通常主配重22.5吨，后配重40吨，共62.5吨）。
- 吊钩滑轮组： 使用主钩还是副钩。
最重要的前提：任何吊装作业前，都必须查阅随车提供的官方《起重性能表》，并严格遵守。以下案例仅为原理性说明。
应用案例一：厂房钢结构吊装（典型工况）
- 场景描述： 在一个标准工业厂房建设中，需要将一根重约 12吨 的钢梁吊装到离地面 15米 高，距离起重机中心 12米 远的柱顶上。
- 应用步骤：
- 确定关键参数：
- 被吊物重量： 12吨（必须已知，包括吊具重量，假设为0.5吨，则总重12.5吨）。
- 所需幅度（半径）： 12米。
- 所需起升高度： 15米。
- 选择工况： 场地平整坚实，采用全伸支腿、全配重工况，这是最常用的稳定工况。
- 查阅性能表：
- 首先，根据15米的起升高度，确定所需臂长。起重机的起升高度 = 臂长 + 吊钩滑轮组长度 - 幅度和臂长夹角带来的高度损失。通常，粗略估算需要臂长大于15米。XCT80L5的基本臂长13.5米不够，需要伸出更多。我们选择 20.6米 的臂长（性能表中常见的档位）。
- 在“20.6米臂长”对应的性能表中，查找 12米幅度 下的额定起重量。假设查表结果为 14.5吨。
- 安全校核：
- 被吊物总重12.5吨 < 额定起重量14.5吨。
- 安全裕度计算： (14.5 - 12.5) / 14.5 ≈ 13.8%。这个裕度是合理的（通常要求留有10%-20%的裕量，严禁“满负荷”或“超负荷”作业）。
- 决策： 工况安全，可以执行吊装。但操作时需平稳，避免大幅摆动导致实际幅度增大。
- 确定关键参数：
应用案例二：跨障碍吊装（考验臂长和幅度控制）
- 场景描述： 需要将一台重 8吨 的空气压缩机吊运到一栋楼后，楼高约10米。起重机只能停在楼前，吊物需要越过楼顶，放到楼后距离起重机中心约 28米 的位置。
- 应用步骤：
- 确定关键参数：
- 重量： 8吨。
- 所需幅度： 至少28米（因为要放到楼后）。
- 所需起升高度： 必须能越过10米高的楼顶，并且吊物与臂头有安全距离。考虑到28米幅度时臂杆倾斜角度大，实际需要很长的臂长才能达到足够高度。估算需要 30米以上 的臂长。
- 选择工况： 同样使用全伸支腿、全配重工况。
- 查阅性能表（长臂工况）：
- 找到臂长 33.7米 或 40.2米 的性能表部分。
- 在 28米幅度 下查找额定起重量。假设查表结果为 9.2吨。
- 安全校核：
- 被吊物8吨 < 额定起重量9.2吨。
- 确定关键参数：
