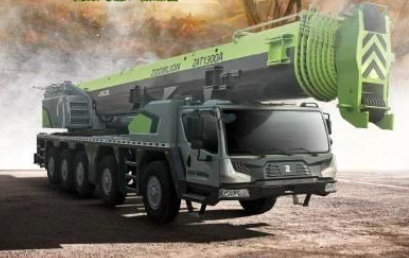

好的，中联重科 ZAT1300A863 是一款 130 吨级的全地面起重机，其起重性能表是驾驶员和吊装方案工程师在现场作业的“圣经”。能否正确应用性能表，直接关系到吊装作业的安全与效率。

下面我将通过几个典型的工况案例，详细说明如何应用 ZAT1300A863 的起重性能表。

核心前提：理解性能表的关键参数

在分析案例前，必须先理解性能表的构成：

1. 工况（Configuration）：这是性能表的基础，决定了起重机的基本能力。ZAT1300A863 主要有：

   • 主臂工况：使用基本臂和中间节臂，不副臂。
   • 主臂+副臂工况：在主臂末端安装副臂（如 9.5m - 31m 的桁架式副臂），用于增加起升高度和幅度。
   • 塔式副臂工况：安装更长的塔式副臂，用于超高、超远距离的吊装，如风电、化工塔罐。
   • 超起工况：展开超起装置（如配重托盘、超起桅杆），大幅增加起重机的稳定性和起重能力，尤其是在大半径作业时。

2. 幅度（Radius）：吊钩中心到起重机回转中心的水平距离。这是查表时最关键的参数。

3. 臂长（Boom Length）：主臂伸出的长度。

4. 额定起重量（Rated Capacity）：在特定工况、臂长和幅度下，起重机允许吊起的最大重量。这个数值已经考虑了起重机的稳定性（倾覆力矩）。

5. 配重（Counterweight）：车尾配置的重量，如 40t、48.5t（全配重）。配重越大，起重能力越强。

应用案例解析

案例一：桥梁预制梁板吊装（主臂工况）

• 场景描述：在城市快速路建设中，需要将一块重 35 吨的预制钢筋混凝土梁板吊装到桥墩上。作业半径（幅度）约为 12 米。现场空间相对开阔，无需副臂。
• 应用步骤：
  1. 确定工况：由于作业高度不高，距离适中，选择 主臂工况。
  2. 查询性能表：找到 ZAT1300A863 主臂工况的性能表（假设使用全配重 48.5t）。
  3. 匹配参数：
     • 首先，在表格的顶部行找到与 臂长 相关的信息。我们需要一个臂长能够覆盖 12 米半径下所需的高度。假设桥墩高10米，加上吊索具高度，臂长可能需要20米左右。
     • 然后，在左侧列找到 幅度（半径）：12 米。
     • 最后，在表格中找到臂长 20 米 与 半径 12 米 交叉点的数值，即 额定起重量。
  4. 查表示例（模拟数据）：
     • 幅度：12m
     • 臂长：20m
     • 额定起重量：约 48 吨。
  5. 结论与应用：
     • 吊装物重量 35 吨 < 额定起重量 48 吨。从稳定性角度看，起重机能力足够。
     • 安全校核：还必须考虑风载、地基处理、吊索具重量（约1-2吨）等因素。实际作业中，吊装总重量（梁板+吊钩+索具）应不超过额定起重量的 85%-90% 作为安全余量。即 48t * 90% = 43.2t > 35t，方案安全可行。

案例二：厂房内设备安装（主臂+副臂工况）

• 场景描述：在一个高大的钢结构厂房内，需要将一台重 15 吨的大型设备吊装到离地 25 米高的平台上。由于厂房立柱和屋顶的限制，起重机无法过于靠近，作业半径预计为 20 米。
• 应用步骤：
  1. 确定工况：所需起升高度超过主臂独立工作的高度，必须使用 主臂+副臂工况。假设选用 18.5 米副臂。
  2. 查询性能表：找到 “主臂+副臂” 工况的性能表。
  3. 匹配参数：
     • 总臂长 = 主臂长度 + 副臂长度。为了达到25米高度，主臂可能需要伸出一定长度。假设主臂伸出至
