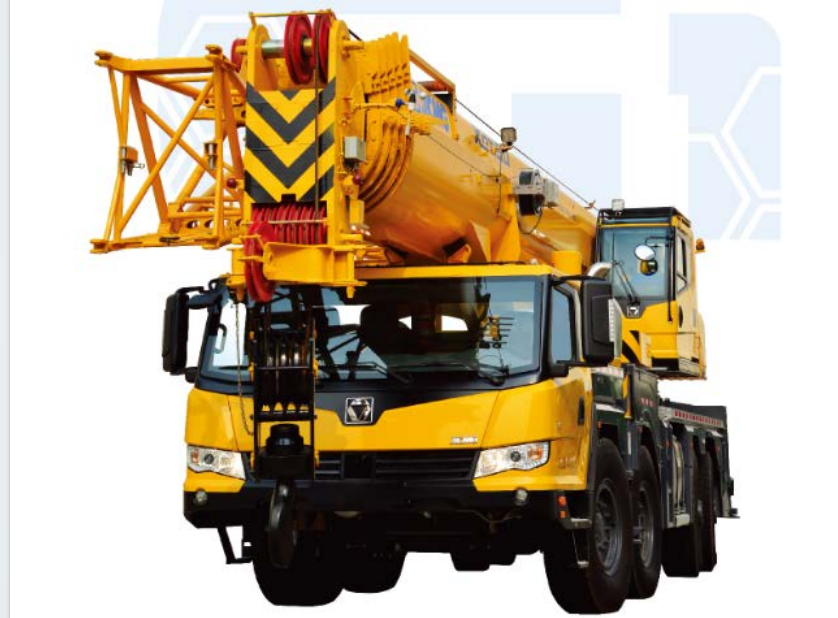

好的，我们来详细解析一下徐工 XCT80L6 汽车起重机在不同工况下起重性能表的应用案例。

首先，需要明确一个核心概念：起重性能表是吊车安全作业的生命线，绝对不能凭经验估算。 XCT80L6 的起重能力会随着吊臂长度、工作幅度（吊臂与地面的夹角或回转半径）以及是否使用副臂这三个主要因素发生巨大变化。

案例一：城市综合体建筑 - 钢结构吊装

• 工况描述：在市区一个新建的商业综合体工地，需要将一根重约 12吨 的钢梁吊装到离地面 30米 高的位置。现场作业空间相对狭窄，吊车需要站在距离安装点约 12米 远的位置。
• 应用性能表步骤：
  1. 确定关键参数：
     • 吊装重量：12吨（包括吊钩、索具的重量，假设总重为12.5吨）。
     • 工作幅度：12米（吊车回转中心到吊物重心的水平距离）。
     • 起升高度：30米（需要吊臂顶端高于此高度）。
  2. 查阅主臂起重性能表：
     • 我们需要找到能满足“幅度12米，高度30米”的工况。查看XCT80L6的性能表，主臂全伸为44.6米。
     • 在“主臂长度”栏找到 40米 或 44.6米 臂长对应的列。
     • 在“工作幅度”栏找到 12米 这一行。
     • 交叉点查得的额定起重量约为 15.5吨（此数值为示例，请以官方最新性能表为准）。
  3. 安全校核与决策：
     • 额定起重量 (15.5吨) > 实际吊重 (12.5吨)，满足要求。
     • 安全余量：(15.5 - 12.5) / 15.5 ≈ 19%，这是一个比较理想的安全余量。
     • 结论：使用约40米主臂，在12米幅度下可以安全完成此次吊装。操作时需注意风速、钢梁的平稳性以及地面承压能力。

案例二：风电项目 - 设备检修（使用副臂）

• 工况描述：需要对一台风力发电机的机舱进行检修，更换一个小部件。部件重量仅 3吨，但需要将部件送到 70米 的高度。风机位于山坡上，吊车只能停在距离塔筒约 20米 的相对平坦位置。
• 应用性能表步骤：
  1. 确定关键参数：
     • 吊装重量：3吨（总重约3.2吨）。
     • 工作幅度：20米。
     • 起升高度：70米（主臂44.6米无法满足，必须使用副臂）。
  2. 查阅副臂起重性能表：
     • XCT80L6 可以安装副臂，组合成“主臂+副臂”工况。假设配置为：主臂44.6米 + 副臂18.1米，总臂长可达62.7米。
     • 在“副臂工况”性能表中，找到对应的臂长组合和 20米 的工作幅度。
     • 交叉点查得的额定起重量可能仅为 3.8吨 左右（副臂工况下能力大幅降低）。
  3. 安全校核与决策：
     • 额定起重量 (3.8吨) > 实际吊重 (3.2吨)，勉强满足要求。
     • 安全余量：(3.8 - 3.2) / 3.8 ≈ 16%，余量非常紧张，属于高风险作业。
     • 结论与风险控制：
       • 可行性：理论上可以作业，但必须极其谨慎。
       • 必须采取的措施：
         • 精准配重：确保吊车支腿完全伸出，打好全部配重。
         • 超起功能：如果XCT80L6配置了超起装置（如塔式副臂或超级提升配重），必须使用，它能显著提升大幅度下的稳定性与起重能力。
         • 环境监控：风速必须严格控制在允许范围内（通常低于每秒8米），因为高臂长下风载影响巨大。
         • 微动操作：所有动作必须缓慢平稳，避免任何急停急起。
       • 替代方案：如果安全余量不足
