吊车参数应用

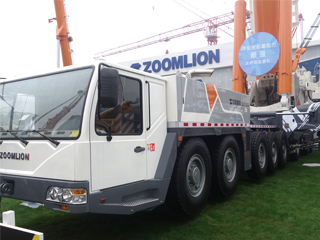

好的，中联重科QAY800是一款800吨级的全地面起重机，其起重性能表是吊装作业中的核心指导文件。它不是一个单一的表格，而是一套复杂的、根据主臂工况、塔式工况、风电工况等不同配置，并结合支腿跨距、配重、作业半径、臂长等多个变量来确定的起重能力数据集合。
下面我将通过几个典型的应用案例，详细说明如何在实际工程中应用QAY800的起重性能表。
案例一：大型石化设备吊装（主臂工况）
- 项目背景：在某石化园区，需要将一台重约180吨的反应器吊装到30米高的混凝土平台上。
- 吊装规划与性能表应用步骤：
- 确定工况配置：由于设备重量和高度都在主臂能力范围内，选择主臂工况。查询性能表，确定需要使用的臂长。假设设备就位半径为12米，平台高30米，考虑吊索具高度，主臂长度至少需要45米左右。
- 选择支腿跨距：这是最关键的一步。QAY800的性能与支腿跨距直接相关。跨距越大，稳定性越好，起重能力越强。现场地基条件良好，允许使用最大支腿跨距（例如：9.6m x 9.6m）。查询性能表中“主臂工况，全支腿”对应的表格。
- 查询性能表：
- 在“臂长45m”的栏目下，找到“作业半径12m”这一行。
- 交叉查询对应的额定起重量。假设性能表显示为 220吨。
- 安全校核：
- 设备重量：180吨（包括吊钩、索具重量，假设总计190吨）。
- 安全余量：190吨 < 220吨，满足要求。且负载率 = 190 / 220 ≈ 86%，在安全范围内（通常要求低于85%-90%，具体看公司安全规定）。
- 最终决策：确认使用主臂工况，臂长45米，全支腿跨距，在12米作业半径下执行吊装。性能表为此次吊装提供了精确的、可执行的数据依据。
案例二：风力发电机组安装（风电工况）
- 项目背景：安装一台3.X MW的风力发电机组，机舱重量为95吨，轮毂高度为120米。
- 吊装规划与性能表应用步骤：
- 确定工况配置：高度和重量均已超出主臂工况极限，必须使用风电工况（即主臂+副臂或专用风电臂架模式）。QAY800通常有专门的风电性能表。
- 选择臂架组合：要达到120米的高度，需要查询性能表，选择“主臂+中间节+风电副臂”的组合。例如，配置可能是“主臂60米 + 中间节XX米 + 风电副臂YY米”，总臂长达到所需高度。
- 考虑配重：风电工况下，通常需要挂接全部或大部分超起配重（如300吨或400吨），以提供足够的抗后倾稳定性。性能表会明确标注不同配重下的起重能力。
- 查询性能表：
- 在“风电工况，全配重（如400t），特定臂架组合”的表格中。
- 机舱吊装时，作业半径通常较小（如14-16米），因为要精确对位。查询半径16米下的额定起重量。假设性能表显示为 110吨。
- 安全校核：
- 机舱重量：95吨（含吊具约98吨）。
- 安全余量：98吨 < 110吨，满足要求。负载率约89%。
- 叶片吊装校核：叶片吊装是动态过程，起重量不大（通常几十吨），但对起重高度和作业半径变化要求高。需要再次查询性能表，确保在叶片从地面平放到竖起到安装角度的整个过程中，所有位置的重量和半径组合都在性能曲线范围内。
- 最终决策：根据性能表确定最终的臂架组合、配重量以及安全作业区域。性能表是确保风机吊装安全、可行的“生命线”。
案例三：狭窄场地内的桥梁构件吊装（塔式工况）
- 项目背景：在市区进行桥梁改造，需要将一块重65吨的钢箱梁吊装到位，但一侧有建筑物，作业空间受限，需要
