吊车参数应用

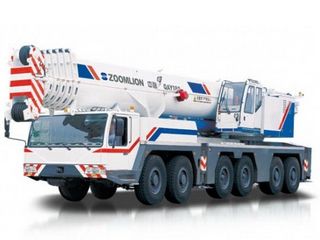

好的，中联QAY180全地面起重机是一款性能非常出色的180吨级起重机。其起重性能表是每次吊装作业前必须、强制、严格参考的核心技术文件。性能表不是一成不变的，它受到主臂工况、副臂工况、配重、支腿跨距、作业半径等多个关键因素的共同影响。
下面我将通过几个典型的应用案例，详细说明如何在实际工作中应用QAY180的起重性能表。
案例一：风电设备安装（主臂工况 + 超起装置）
场景描述： 在某风电场，需要吊装一台风力发电机的机舱，重量约为75吨。要求将机舱提升至90米高的塔筒顶部。现场作业空间充足，地面坚实。
应用步骤与分析：
确定工况与配置：
- 吊装物重量： 75吨（必须包括吊钩、索具等所有附加重量，假设总计78吨）。
- 吊装高度： 90米。这决定了需要多长的主臂。
- 查阅性能表： 选择QAY180的 “主臂+超起” 工况性能表。超起装置能大幅提升起重机在长臂杆、大半径下的起重能力，是风电吊装的首选。
- 臂长选择： 根据高度要求（90米），并考虑吊索具长度和机舱本身高度，可能需要选择84米或更长的臂长组合。假设选定主臂84米。
- 配重与支腿： 使用全部配重（如70吨），并打全支腿，选择最大支腿跨距（如9.1m x 9.1m），以提供最稳定的支撑和最大的起重性能。
查询性能表并制定方案：
- 在“84米主臂 + 超起 + 全配重 + 全支腿”的性能表中，查找对应 “作业半径”。
- 塔筒高度90米，但起重机可以停靠在离塔基一定距离的位置。假设经过测量，吊装时钩头的位置相对于起重机回转中心的半径（作业半径）为20米。
- 查表： 在84米臂、20米半径这一栏，对应的额定起重量可能为85吨（此为示例值，请以实际性能表为准）。
- 安全校核：
- 负荷率计算： (78吨 / 85吨) * 100% ≈ 91.8%。
- 结论： 这个负荷率在大型吊装中属于可接受范围（通常要求低于95%，但越安全越好），但已接近临界值。需要极其谨慎，确保风速在安全范围内，动作平稳。
关键点：
- 超起是关键： 如果没有超起装置，在84米臂、20米半径下，起重能力可能远低于78吨，根本无法完成吊装。
- 半径是变量： 在实际吊装中，从起吊到就位，半径是在变化的，必须确保在整个过程中，任何一点的负荷率都不超标。
案例二：化工厂反应塔吊装（主臂工况，空间受限）
场景描述： 在现有化工厂区内，更换一个重50吨的反应塔。作业空间狭窄，起重机支腿无法完全伸出，且周围有管廊，吊装半径较大。
应用步骤与分析：
确定工况与配置：
- 吊装物重量： 50吨（含索具，假设52吨）。
- 作业半径： 由于空间受限，起重机必须停靠在较远位置，预计作业半径为16米。
- 臂长要求： 需要跨越管廊，臂长可能需要42米。
- 支腿限制： 现场只能允许支腿半伸（例如，跨距为6.5m x 6.5m）。
查询性能表并制定方案：
- 选择 “主臂” 工况性能表（此任务不需要超起）。
- 重点选择 “半支腿” 对应的性能表页。支腿跨距对性能影响巨大！
- 在“42米主臂 + 全配重 + 半支腿（6.5m x 6.5m）”的性能表中，查找半径16米对应的额定起重量。
- 查表： 可能显示额定起重量为58吨（示例值）。
- 安全校核：
- 负荷率计算： (52吨
