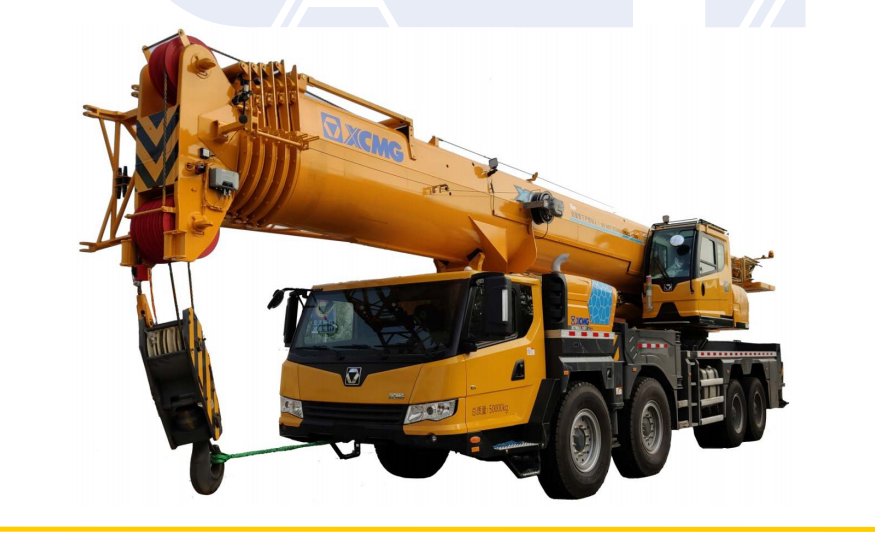

好的，我们来详细解析一下徐工 XCT80L6_1 汽车起重机在不同工况下，如何应用其《起重性能表》来指导实际作业。
首先，需要明确一个核心理念：起重性能表是吊装作业的生命线，任何操作都必须以其为依据，严禁超载。
徐工XCT80L6_1 基本参数回顾：
- 最大额定起重量： 80吨
- 主臂长度： 13.6米 - 44.5米（基本臂）
- 副臂长度： 9.5米 - 15.5米（可选，可进一步延伸作业高度和幅度）
- 典型应用： 城市建设、桥梁施工、设备安装、钢结构吊装等。
起重性能表的关键要素解读
在查看性能表前，必须理解几个决定起重能力的变量：
- 工作幅度（R）： 吊钩中心到起重机回转中心的水平距离。幅度越大，起重能力越小。
- 臂长（L）： 起重机主臂伸出的长度。臂长越长，在相同幅度下的起重能力越小。
- 支腿工况： 全伸支腿（提供最大稳定性）或半伸支腿。性能表通常基于全支腿、360°全回转的最佳工况。
- 配重状态： 是否安装全部配重。XCT80L6_1 的性能是在安装全部标配配重的前提下给出的。
重要提示： 性能表通常分为几个部分：主臂工况表、副臂工况表，有时还会有重型固定副臂工况表。作业前必须确认使用的是正确的表格。
应用案例场景分析
案例一：城市立交桥预制梁板吊装（主臂工况）
- 场景描述： 在已建好的桥墩上安装一块重 28吨 的预制钢筋混凝土梁板。桥墩高度为 12米。作业半径（幅度）需要控制在 10米 左右，因为旁边有障碍物。
- 查表应用步骤：
- 确定臂长： 桥墩高12米，加上吊索具高度和梁板本身高度，以及必要的安全空间，预计吊钩需要达到约15-16米的高度。我们选择 18米 的臂长（通常略高于需求高度，以保证安全角度）。
- 确定幅度： 已知作业半径为 10米。
- 查阅性能表（主臂工况）： 找到“臂长18米”那一列，向下找到“幅度10米”那一行，交叉点的数值即为额定起重量。
- 假设查表结果为：在18米臂、10米幅度下，额定起重量为 32吨。
- 决策与分析：
- 对比重量： 构件重量28吨 < 额定起重量32吨。从起重能力上看是允许的。
- 安全余量： 安全余量为 32 - 28 = 4吨，余量充足。
- 其他考虑： 需检查吊索具的重量（如2吨），那么总吊重为 28 + 2 = 30吨，仍然小于32吨，安全。同时，需确保地面坚实，支腿全部伸出垫牢。
- 结论： 该工况下，使用XCT80L6_1吊装是安全可行的。
案例二：高层建筑楼顶空调机组吊装（主臂+副臂工况）
- 场景描述： 需要将一台重 6.5吨 的大型空调外机吊装到 90米 高的楼顶。现场环境狭窄，起重机需要停在离大楼较远的位置，预计作业幅度（半径）为 28米。
- 查表应用步骤：
- 确定工况： 主臂全长44.5米也无法达到90米高度，必须使用副臂。
- 确定臂长组合： 主臂全伸 44.5米，加上副臂（假设使用15.5米副臂），总臂长可达60米。但吊装高度不仅取决于臂长，还取决于幅度和臂架角度。通过计算或经验，60米的臂长在28米幅度下，吊钩高度足以超过90米。
- 查阅性能表（副臂工况）： 找到“主臂44.5米 + 副臂15.5米”的工况表，在“幅度28米”这一行查找额定起重量。
