好的，我们来详细探讨一下中联重科ZCT900V532履带起重机在不同工况下，其《起重性能表》的具体应用案例。

首先，明确几个关键点：

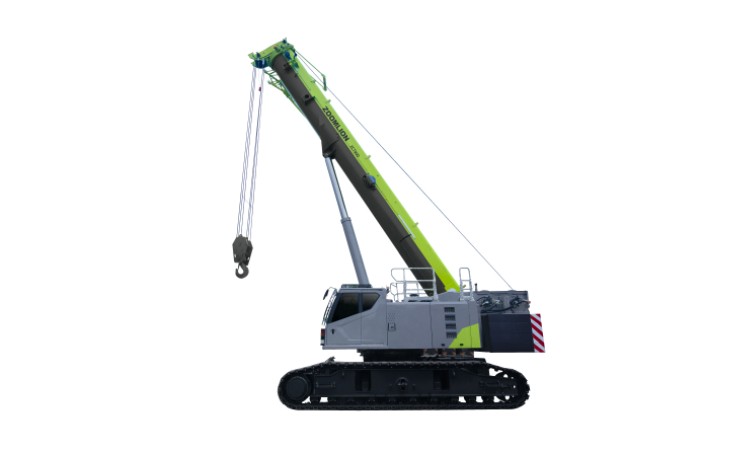

ZCT900V532：这是一款90吨级的履带起重机，其最大起重量为90吨。V532可能指特定的主臂长度配置（如53米主臂）。
起重性能表：这是起重机操作的“圣经”，它以表格形式详细列出了在不同工况配置（如主臂长度、副臂长度、工作幅度）下，起重机能够安全起吊的最大额定起重量。性能表的核心变量是幅度（吊钩中心到起重机回转中心的水平距离）和臂长。
核心原则：任何吊装作业前，都必须查阅准确的性能表，确保计划吊装的重量和幅度在表格规定的安全范围内。

工况描述：需要将一台重35吨的反应釜设备吊装到化工厂房内指定的混凝土基础上。现场空间有限，起重机需要站在厂房外，将设备越过墙体吊入室内。根据测量，起重机回转中心到设备就位点的水平距离（即工作幅度）约为16米。
起重机配置：
- 使用主臂工况，不安装副臂。
- 根据设备就位高度和起重机站位，选择主臂长度36米。
查阅性能表：
1. 找到“主臂工况 - 36米臂长”的性能分表。
2. 在“幅度（米）”一列中找到16米（或最接近的、大于16米的保守值，如18米）。
3. 查看对应行中的额定起重量。假设36米臂、16米幅度下的额定起重量为40吨。
应用分析与决策：
- 安全性校验：计划吊重35吨 < 额定起重量40吨。满足安全要求。
- 余量考虑：安全余量为5吨，考虑到吊钩、索具的重量（约1-2吨），仍有足够的安全系数。
- 决策：此方案可行。可以按照此配置进行起重机站位、铺车和吊装作业。

工况描述：需要在一座正在建设的钢结构厂房屋顶安装一个重8吨的通风塔，安装高度为45米。由于主臂无法达到此高度，或角度过于陡峭导致设备难以就位，必须使用副臂。
起重机配置：
- 使用主臂+固定副臂工况。
- 选择主臂长度42米，副臂长度18米，总臂长达到60米。
- 副臂的安装角度（与主臂的夹角）为30度（这个角度会显著影响起重性能）。
查阅性能表：
1. 找到“主臂42米 + 副臂18米，副臂角度30°”的专用性能分表。
2. 计算工作幅度。由于副臂的存在，幅度不仅取决于主臂仰角，还与副臂角度有关。需要通过CAD模拟或公式计算，估算出吊钩达到45米高度时，幅度约为24米。
3. 在性能表中找到幅度24米对应的额定起重量。假设该值为10吨。
应用分析与决策：
- 安全性校验：计划吊重8吨 < 额定起重量10吨。满足安全要求。
- 关键风险点：
  - 副臂工况的稳定性远低于主臂工况，对风力更敏感。性能表通常注明最大允许风速，必须严格遵守。
  - 设备就位时，需要缓慢操作，防止与已安装结构发生碰撞。
- 决策：此配置可行，但需格外关注天气状况和操作平稳性。

工况描述：在地铁隧道入口处，需要吊装一个重75吨的盾构机刀盘。由于场地狭窄，起重机无法离安装点太近，必须站在较远的位置，工作幅度预计为10米。
起重机配置：
- 为了吊起最大重量，使用最短的主臂以获得最佳性能。ZCT900V532的最短主臂可能为13米或18米。
- 选择主臂长度18米工况。
