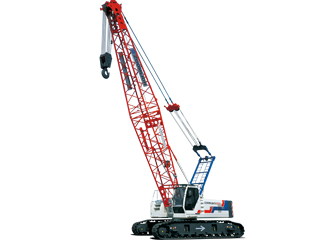

好的，中联重科ZCC550H是一款55吨级的汽车起重机，其起重性能表是驾驶员和安全员在现场作业时必须严格遵守的“生命线”。下面我将通过几个典型的应用案例，详细说明如何在不同工况下应用其起重性能表。
首先，理解性能表的关键要素
在查看案例前，必须明确性能表的几个核心参数：
- 工作幅度： 吊臂回转中心到吊钩垂直线的水平距离。这是影响起重能力的最关键因素。
- 臂长： 主臂伸出的长度。臂长越长，在相同幅度下的起重能力越低。
- 配重： ZCC550H通常有基本配重和可选配重。性能表会明确标注不同配重状态下的起重能力。
- 支腿工况： 全伸支腿（最稳定）或半伸支腿。性能表基于全伸支腿工况。
- 额定起重量： 在特定幅度和臂长下，允许起吊的最大重量。此重量已包含吊钩、索具等吊具的重量。
重要原则： 性能表中的数据是在理想、坚固的水平地面下测得的。实际应用中必须考虑安全系数、地面情况、风力、吊物摆动、司索技能等因素，通常实际起吊重量应控制在额定起重量的75%-85%以内（即留有足够的安全余量）。
应用案例详解
案例一：厂房内设备安装（短臂、小幅度、精确吊装）
- 场景描述： 需要将一台重15吨的精密机床吊装到厂房内的混凝土基础上。厂房内部空间狭窄，起重机需要停在厂房门口，吊臂伸入室内作业。工作幅度约为10米。
- 应用性能表步骤：
- 确定工况： 使用主臂作业，支腿全伸，使用基本配重（因为转场方便）。
- 查询性能表： 找到ZCC550H主臂起重性能表（通常以臂长为行，幅度为列）。
- 首先，考虑厂房高度限制，主臂不能伸太长。假设我们需要使用15.4米的臂长。
- 在“臂长15.4米”这一行，横向查找“幅度10米”对应的额定起重量。查表可知，在此工况下，额定起重量约为 28吨。
- 安全校核：
- 吊物重量15吨 + 吊钩索具重量约0.5吨 = 总重约15.5吨。
- 安全余量计算： 15.5吨 / 28吨 ≈ 55%。这个余量非常充足，作业安全。
- 结论： 该工况完全在起重机能力范围内，可以进行安全、平稳的吊装作业。驾驶员需要注意缓慢、平稳操作，避免设备晃动碰撞。
案例二：桥梁预制板吊装（中长臂、中等幅度）
- 场景描述： 在桥梁施工现场，需要将一块重22吨的预制桥面板吊装到桥墩上。起重机停在桥下路基上，吊装幅度预计为14米。
- 应用性能表步骤：
- 确定工况： 使用主臂作业，支腿全伸，为获得最大起重能力，应使用全部可选配重。
- 查询性能表：
- 桥墩有一定高度，需要更长的臂长。假设需要28米臂长。
- 在“臂长28米”这一行，查找“幅度14米”对应的额定起重量。查表可知，额定起重量约为 26吨。
- 安全校核：
- 吊物重量22吨 + 吊具重量约0.5吨 = 总重22.5吨。
- 安全余量计算： 22.5吨 / 26吨 ≈ 86.5%。这个余量处于安全范围内，但已接近临界点（通常建议不超过85%-90%），需要格外谨慎。
- 风险分析与决策：
- 风险点： 幅度测量是否精确？地面是否坚实？是否有风？
- 应对措施： 必须精确测量幅度，确保地面夯实，风力过大时停止作业。可以考虑微调起重机位置，将幅度减小到13米或12米，这样额定起重量会显著增加（例如，28米臂、12米幅度时，起重量可能达到30吨以上），安全性大大提高。
- 结论： 在严格的安全监控下，此工况可以作业，
