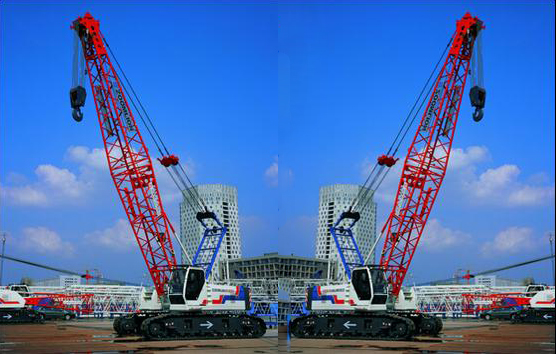

好的，中联重科ZCC550是一款非常经典的55吨级汽车起重机，其起重性能表是驾驶员和施工方案制定者必须熟练掌握的核心工具。下面我将通过几个典型的应用案例，详细说明如何在不同工况下应用ZCC550的起重性能表，以确保作业的安全与高效。
核心前提：理解性能表的关键要素
在分析案例前，必须先明确性能表的几个关键点：
- 工况（配置）： ZCC550的性能表通常分为主臂工况和副臂工况。主臂工况下，又细分为基本臂（最短臂长）和全伸臂（最长臂长）等不同臂长组合。
- 工作幅度（半径）： 吊臂回转中心到吊钩垂直下落点的水平距离。这是决定起重能力的首要因素。
- 额定起重量： 在特定臂长和幅度下，起重机安全起吊的最大重量。此数值已包含吊钩、索具等吊具的重量。
- 臂长： 主臂伸出的长度。
- 支腿状态： 性能表数据基于全支腿、侧方或后方作业的最稳定工况。在前方区域或不平整地面作业时，起重能力会大幅下降，需要查阅专门的“非前方作业区域性能表”并进行折减。
应用案例一：厂房内设备安装（主臂工况，精确控制幅度）
- 场景描述： 需要在一個单层厂房内安装一台重约15吨的设备。厂房净高12米，设备需要放置的位置距离起重机停放点约8米。
- 应用步骤：
- 确定工况： 厂房高度有限，需要使用较短的主臂。假设ZCC550的基本臂长度为10.8米，完全满足12米净高要求（考虑吊索和设备高度）。
- 查询性能表： 找到“主臂工况”性能表，定位“臂长10.8米”这一列。
- 匹配幅度与重量： 在10.8米臂长下，横向查找“工作幅度”为8米时对应的“额定起重量”。假设查询结果为 18吨。
- 安全校核：
- 设备重量15吨 < 额定起重量18吨。
- 关键点： 必须考虑吊钩（假设0.5吨）、钢丝绳等吊具的重量。总吊重约为15.5吨。
- 15.5吨 < 18吨，安全余量充足，作业可行。
- 现场操作提示： 操作员应使用测距仪或经验，确保幅度严格控制在8米左右，避免因幅度增大导致超载。
应用案例二：高层建筑预制构件吊装（主臂工况，大臂长、大幅度）
- 场景描述： 在建筑工地，需要将一块重8吨的预制楼板吊装至10层楼高（约30米）。起重机中心到安装点的水平距离约为20米。
- 应用步骤：
- 确定工况： 高度要求高，必须使用全伸主臂。ZCC550的主臂最大长度可能为42米或44米（具体查表）。选择42米臂长。
- 查询性能表： 找到“主臂工况”性能表，定位“臂长42米”这一列。
- 匹配幅度与重量： 在42米臂长下，查找“工作幅度”20米时对应的“额定起重量”。假设查询结果为 9.5吨。
- 安全校核：
- 构件重量8吨 < 额定起重量9.5吨。
- 加上吊具重量（约0.3吨），总重8.3吨。
- 8.3吨 < 9.5吨，安全余量约为1.2吨，作业可行，但余量不大。
- 风险分析与操作要点：
- 风载影响： 高度较高，风载荷会显著影响起重机的稳定性，相当于变相增加了幅度。必须查阅手册，在风力超过规定级别时停止作业。
- 微动操作： 由于安全余量小，操作必须平稳，避免急停急起产生动载荷。
- 复核： 如果现场地面松软，还需考虑地基承载力对起重能力的影响。
应用案例三：化工塔器吊装（副臂工况，增加作业高度）
- **场景描述：
