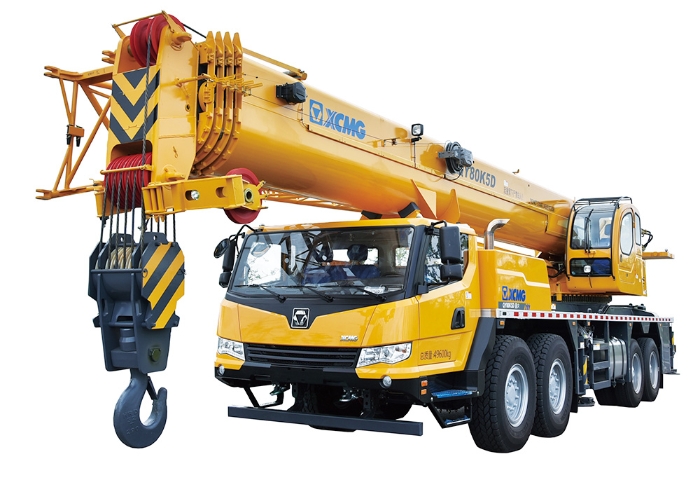

好的，我们来详细探讨一下徐工QY80K5D汽车起重机在不同工况下，如何具体应用其起重性能表。这对于确保吊装作业的安全与高效至关重要。

核心要点：理解性能表的关键参数

在查看任何案例之前，必须明白性能表的核心是三个参数的相互制约：

1. 工作幅度（R）： 吊臂回转中心到吊钩垂直线的水平距离。幅度越大，起重能力越小。
2. 额定起重量（Q）： 在该幅度下，起重机允许吊起的最大重量。
3. 臂长（L）： 主臂伸出的长度。臂长越长，在相同幅度下的起重能力越小。

重要前提：

• 性能表是基于理想工况的： 坚实平整的地面、支腿全伸、无风或微风、360°全回转。
• 安全规范： 实际作业中，额定起重量必须扣除吊钩、索具等吊具的重量，并且必须留有安全余量，通常不允许超过额定起重量的90%（具体看公司安全规定）。

---

应用案例场景分析

假设我们手头有一份QY80K5D的性能表（数据为模拟，请务必以随车官方性能表为准）。

模拟性能表示例（主臂工况，单位：米/吨）：

臂长 (m)	幅度 (m)	3	4	5	6	8	10	12	14	16	18	20	...
13.2		80.0	68.0	58.0	50.0	38.5	30.5	24.5	19.8
18.6			68.0	58.0	50.0	38.5	30.5	24.5	19.8	16.2	13.2
24.0				58.0	50.0	38.5	30.5	24.5	19.8	16.2	13.2	10.8
29.4					50.0	38.5	30.5	24.5	19.8	16.2	13.2	10.8
34.8						38.5	30.5	24.5	19.8	16.2	13.2	10.8

案例一：设备厂房内就位（精确控制与近距离吊装）

• 工况描述： 需要将一台重28吨的设备吊装到厂房内预定基础位置上。设备尺寸较大，厂房内有其他设备，作业空间狭窄，要求吊车在最小幅度下作业。
• 吊装计划：
  1. 确定重量： 设备净重28吨，加上吊钩和索具约1.5吨，总吊重约 29.5吨。
  2. 确定幅度： 由于空间狭窄，吊车需要尽量靠近基础，预计工作幅度在 5米 左右。
  3. 选择臂长： 厂房净高允许使用较短臂长。根据性能表，使用 13.2米 臂长即可。
• 查表验证：
  • 找到 臂长13.2米 这一行。
  • 找到 幅度5米 这一列。
  • 交叉点数据为 58.0吨。
• 安全分析：
  • 额定起重量58.0吨 > 实际吊重29.5吨。
  • 负荷率 = 29.5 / 58.0 ≈ 50.8%，远低于安全限值（如90%），安全裕度充足。
  • 结论： 该工况下，QY80K5D能力绰绰有余，操作重点在于精确的微动性和稳定性。

案例二：桥梁预制板安装（中长臂、中幅度工况）

• 工况描述： 在桥梁施工现场，需要将重15吨的预制梁板吊装到桥墩上。吊车
