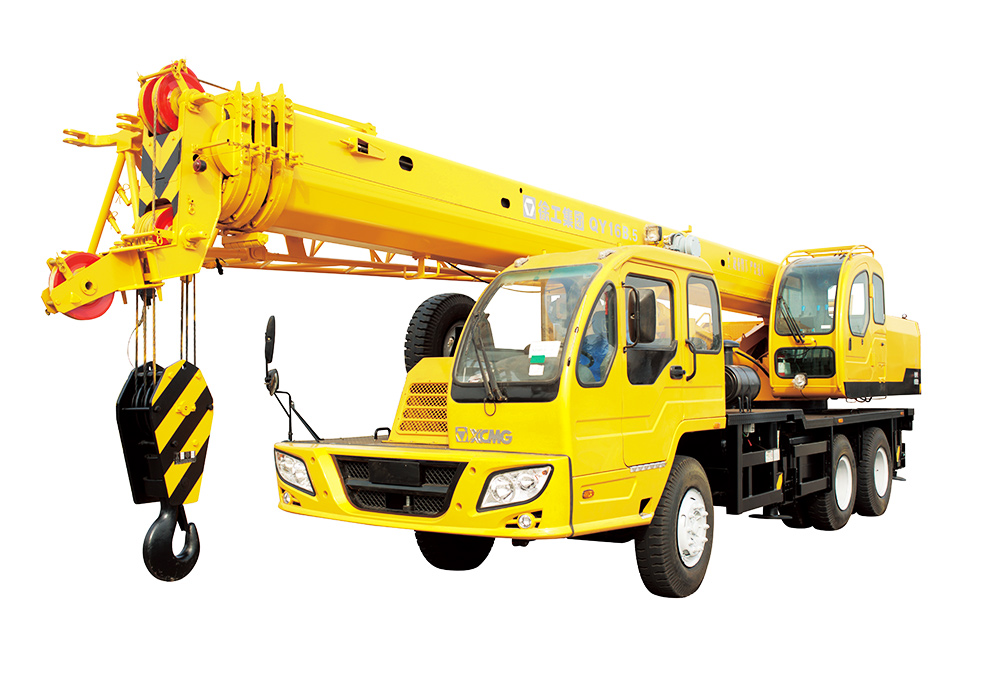

好的，我们来详细解析一下徐工QY16B.5汽车起重机在不同工况下如何应用其起重性能表。这对于安全、高效地完成吊装任务至关重要。
第一步：理解性能表的核心要素
在查看任何案例之前，必须明白徐工QY16B.5性能表的几个关键参数：
- 工况：主要取决于支腿跨距和臂架组合。
- 支腿跨距：通常有全伸（如6.1m x 6.1m）和半伸等不同状态。跨距越大，稳定性越好，起重能力越强。
- 臂架组合：QY16B.5通常是主臂或主臂+副臂。主臂长度从10.8米到25.4米（四节臂全伸）。
- 工作幅度：吊钩中心到起重机回转中心的水平距离。这是性能表中最关键的变量。
- 额定起重量：在特定工况和幅度下，起重机允许吊起的最大重量。这个重量已经包含了吊钩、吊索具的重量。
- 倾覆线：性能表通常分为两部分，一部分由结构强度决定，另一部分由整机稳定性（防倾覆）决定。
核心原则：幅度越大，起重量越小；臂架越长，在相同幅度下的起重量越小。
第二步：实际应用案例解析
假设我们手头有一份简化的QY16B.5性能表（支腿全伸，360°全回转作业）：
| 工作幅度 (m) | 主臂10.8m (吨) | 主臂17.6m (吨) | 主臂24.4m (吨) |
|---|---|---|---|
| 3.0 | 16.0 | - | - |
| 3.5 | 15.2 | 9.5 | - |
| 4.0 | 13.5 | 9.5 | 5.0 |
| 5.0 | 10.2 | 9.0 | 5.0 |
| 6.0 | 7.5 | 7.8 | 4.8 |
| 8.0 | 4.5 | 5.5 | 4.2 |
| 10.0 | 3.0 | 3.8 | 3.5 |
| 12.0 | - | 2.6 | 2.8 |
| 14.0 | - | - | 2.2 |
案例一：厂房内设备安装（精确就位，空间受限）
- 任务：将一台重约8吨的机器设备吊装到厂房内预定基础上。
- 现场条件：厂房高度足够，但设备离墙柱较近，起重机不能靠得太近。
- 应用分析：
- 确定幅度：设备中心离最近的支腿位置约6米。
- 选择臂长：厂房高度允许使用较短臂长，优先选择17.6米主臂（比10.8米更灵活，但比24.4米起重能力强）。
- 查表：在“主臂17.6m”一列，找到“工作幅度6.0m”对应的额定起重量为 7.8吨。
- 安全校核：设备重8吨 > 7.8吨？ 不安全！
- 解决方案：
- 方案A（调整幅度）：尝试将起重机开近一些。如果幅度能减小到5.0米，查表得起重量为9.0吨 > 8吨，安全。
- 方案B（调整臂长）：如果无法移动起重机，可尝试使用更短的10.8米主臂。查表，幅度6.0米时，起重量为7.5吨，依然不够。但若能将幅度缩小到5.0米，起重量为10.2吨，则安全。
- 方案C（使用更长臂长）：使用24.4米主臂，幅度6.0米时，起重量仅为4.8吨，远不够。此方案不可行。
- 结论：必须执行方案A，将起重机停靠点调整至离设备中心约5米处，使用17.6米主臂进行吊装。
案例二：路边绿化树吊运（幅度大，需要跨越障碍）
- 任务：将一棵重约2.5吨、高约8米的大型树木吊运到路边树坑
