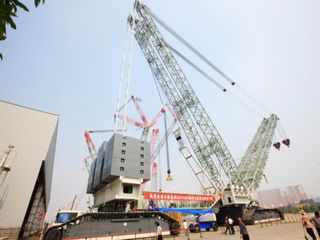

好的，中联重科ZCC3200NP是一款超大型履带起重机，最大起重量可达3200吨。其起重性能表是吊装作业的“生命线”，任何操作都必须严格依据性能表进行。
下面我将通过几个典型的工况应用案例，详细说明如何在实际吊装项目中应用ZCC3200NP的起重性能表。
核心概念回顾：理解性能表的关键参数
在分析案例前，必须明确性能表的几个核心参数：
- 工况配置：主要指主臂长度、副臂（固定副臂或变幅副臂）长度、超起配重半径、是否带风电臂头等。不同的组合对应性能表中不同的页面。
- 工作半径：吊钩中心到起重机回转中心的水平距离。
- 额定起重量：在该工况和半径下，起重机允许安全吊起的最大重量。
- 负荷率：（实际吊重 / 额定起重量）× 100%。行业标准要求关键吊装负荷率通常不超过85%（甚至75%），以留有充足的安全余量。
应用案例一：大型石化项目中的塔器吊装（主臂工况）
项目背景： 在某炼化一体化项目中，需要吊装一台重达 450吨 的丙烯精馏塔。设备高度65米，安装位置周围空间开阔。
吊装规划与性能表应用：
- 确定工况：由于设备高度和重量适中，且场地开阔，计划使用ZCC3200NP的主臂工况。根据设备就位高度和吊索具高度，选择主臂长度 84米。
- 查询性能表：找到ZCC3200NP在“84米主臂，带超起配重”工况下的性能表页面。
- 确定工作半径：设备基础中心与起重机站位中心的水平距离预计为 16米。
- 查表与校核：
- 在84米主臂、16米半径的交叉点，查询性能表得到该工况下的额定起重量为 520吨。
- 计算负荷率：(450吨 / 520吨) × 100% = 86.5%。
- 分析与决策：86.5%的负荷率略高于关键吊装建议的85%。为了确保绝对安全，吊装团队决定采取以下措施之一：
- 优化方案A（微调半径）：将起重机站位稍微靠近设备基础，使工作半径减小到 14米。查表得14米半径的额定起重量为580吨。负荷率 = (450 / 580) × 100% = 77.6%，完全满足安全要求。
- 优化方案B（增加配重）：如果站位无法调整，可以检查是否可以通过增加超起配重半径（例如从既定值增大）来提升该半径下的起重性能。性能表的不同配重半径对应不同的数据列。
- 最终确认：选择方案A，将工作半径控制在14米，负荷率77.6%，吊装方案获得批准并成功实施。
案例小结：此案例展示了如何通过性能表选择合适工况，并通过微调工作半径或配置来优化负荷率，确保吊装安全。
应用案例二：风电项目中的大型风机吊装（风电工况）
项目背景： 在高原风电场地，需要安装6.X兆瓦的风力发电机组。其中，最重的部件是机舱，重量为 135吨，轮毂中心高度为 120米。
吊装规划与性能表应用：
- 确定工况：此类高耸设备吊装必须使用风电工况（即带风电臂头和各种副臂）。根据120米的起吊高度，选择 “主臂 + 固定副臂” 或 “主臂 + 变幅副臂” 的组合。假设选定工况为：72米主臂 + 84米固定副臂，并安装风电臂头。
- 查询性能表：找到ZCC3200NP在对应风电工况下的专用性能表。这份表会更复杂，需要考虑副臂的安装角度。
- 确定工作半径与角度：风机吊装对就位精度要求极高，工作半径通常较小，例如 12米。副臂与主臂的夹角也是一个关键参数（例如80°）。
- 查表与校核：
- 在“72m+84m风电工况，副臂角度80°，工作半径12米”条件下，查表得到额定起重量为 148吨。
- **计算负荷率
