吊车参数应用
好的，徐工XGC800（通常指800吨级履带起重机，如XGC800或升级版XGC88000）是一款超大型履带起重机，其起重性能表是吊装作业的“生命线”。应用性能表绝非简单地“查表”，而是一个结合工况、吊装方案和安全规范的动态决策过程。
下面我将通过几个典型的工况案例，详细说明XGC800起重性能表的应用方法和关键点。
案例一：风电设备吊装（主臂工况 + 超起装置）
场景描述： 在风电场安装一台风力发电机组，需要将重约90吨的机舱吊至120米高的塔筒顶部。
应用步骤：
确定关键参数：
- 吊装重量： 机舱重量90吨 + 吊具重量（约5吨）= 95吨。
- 作业半径： 由于塔筒周围有安全区域，起重机中心需与塔基保持一定距离。假设经过测量和规划，作业半径为28米。
- 臂架组合： 需要极大的起升高度。选择主臂工况，并必须使用超起装置（Superlift）来大幅提升起重能力和稳定性。假设臂长组合为 主臂120米 + 超起配重。
查阅性能表：
- 找到XGC800对应“主臂工况+超起”的性能表。
- 在表格顶部找到臂长 120米 这一列。
- 在左侧找到作业半径 28米 这一行。
- 行列交叉点的数字，即为该工况下的额定起重量。假设查表结果为 108吨。
分析与决策：
- 安全性校核： 额定起重量108吨 > 实际吊重95吨。满足要求。
- 考虑安全余量： 通常要求负载率不超过额定起重量的75%-90%（具体依据公司安全规定）。95吨 / 108吨 ≈ 88%。需要确认该负载率是否符合项目安全标准。
- 检查其他限制： 性能表通常有脚注，例如“此工况下需使用XX吨超起配重，超起半径XX米”。必须严格按照要求配置超起装置。
- 风载影响： 风电吊装对风非常敏感。性能表是在理想条件下制定的。现场风速若超过规定（如高于10m/s），必须停止作业，因为风会对吊物产生额外载荷，严重威胁安全。
结论： 在此工况下，XGC800的起重能力满足要求，但必须严格配置超起，并密切关注天气情况。

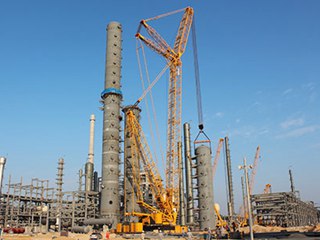

案例二：石化项目大型塔器吊装（塔式工况）
场景描述： 在炼油厂吊装一个直径8米、高60米、重达450吨的化学反应塔。现场空间狭窄，需要很大的起升高度和一定的就位幅度。
应用步骤：
确定关键参数：
- 吊装重量： 设备重450吨 + 索具重量（约20吨）= 470吨。
- 作业半径： 设备需要跨越其他结构进行“远程”就位，预计最大作业半径为 26米。
- 臂架组合： 主臂工况无法满足如此大的重量和高度要求。必须使用塔式工况，即主臂+副臂。假设组合为 主臂60米 + 副臂54米，形成总臂长约114米的塔式工况，并带超起。
查阅性能表：
- 找到XGC800“塔式工况+超起”的性能表。
- 查找副臂长度 54米 对应的子表格。
- 在主臂60米、作业半径26米的交叉点，查得额定起重量为 495吨。
分析与决策：
- 安全性校核： 495吨 > 470吨。满足要求。
- 关键点——副臂角度： 塔式工况的性能表是基于特定的副臂角度（如0°、10°、30°等）制定的。不同的角度对应不同的起重能力。必须确保实际吊装中，吊物起吊和回转时，副臂与主臂的夹角始终在性能表允许的安全范围内。
- 地基处理： 吊装470吨的重物，对地基的压力巨大。性能表是基于坚实地面制定的。现场必须进行严格的地基处理（如铺设路基箱），并计算接地比压，确保地基承载力足够，否则性能表
