吊车参数应用
好的，徐工XGC650（650吨级）是一款在大型基建、石化、电力、风电安装等领域应用非常广泛的大型履带起重机。其起重性能表是吊装方案设计和现场安全作业的“圣经”。下面我将通过几个典型的工况应用案例，详细说明如何应用其起重性能表。
核心概念：性能表的关键参数
在分析案例前，必须先理解性能表中几个决定起重能力的核心参数：
工况配置： 这是性能表应用的前提。XGC650主要有：
- 主臂工况： 臂长组合（如18m~108m）。
- 固定副臂工况： 主臂+固定副臂（如主臂60m + 副臂48m）。
- 塔式副臂工况： 主臂+塔式副臂（如主臂42m + 塔臂60m），常用于需要极大起升高度和半径的场合。
- 风电工况： 专门为风机吊装优化的臂架组合，如“主臂+风电臂头”，具有更强的抗风能力和微动性。
工作半径： 吊钩中心到起重机回转中心的水平距离。
额定起重量： 在特定工况和半径下，起重机允许吊起的最大重量。
臂长： 主臂长度或主臂+副臂的总长度。
配重： 车体后部配置的平衡重量（如240t配重、360t超起配重）。超起配重的使用是XGC650发挥大吨位能力的关键，能大幅提升远距离吊装能力。
应用案例一：石化项目大型反应器吊装
场景描述： 在某炼化一体化项目中，需要将一个重达380吨的反应器吊装到30米高的混凝土基础上。设备直径较大，就位时吊臂需要跨越一些较低的管线，因此工作半径预计在20米左右。
性能表应用步骤：
- 确定工况： 设备重量380吨，高度30米。查询性能表，主臂工况在较短臂长下即可满足高度要求，且主臂工况起重能力更强。因此选择主臂工况。
- 确定配重： 380吨属于极限吊装，必须使用360吨超起配重（可能还需额外配置中央配重）以提供足够的稳定力矩。
- 查询性能表： 找到“主臂工况 + 360t超起配重”的性能子表。
- 匹配参数：
- 目标重量： 380吨。
- 目标半径： 20米。
- 在性能表中，先找到20米半径这一列，然后向下查看该半径下的额定起重量。假设在臂长为42米时，20米半径的额定起重量为405吨。
- 校核与决策：
- 重量安全余量： 405吨 > 380吨，满足要求（通常要求余量在10%以上，此处余量约6.5%，需经严格安全评估确认是否可行）。
- 臂长高度校核： 计算42米臂长在20米半径下的吊钩最大高度（需考虑吊索具、吊钩滑轮组等高度），确保能超过30米的基础高度。
- 结论： 最终确定吊装方案为：主臂42米 + 360t超起配重，工作半径控制在20米以内。

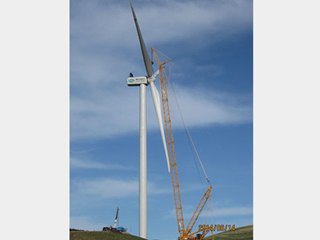

应用案例二：陆上风电风机吊装
场景描述： 吊装一台4.X MW风电机组，最重部件为机舱，重约110吨，需要吊至轮毂中心高度120米。
性能表应用步骤：
- 确定工况： 120米的起升高度远超主臂工况极限，必须使用塔式工况或专用风电工况。XGC650的风电工况更为高效。
- 确定配重： 110吨的重量对于XGC650来说不算最大负荷，但因其作业高度高、幅度大，必须使用超起配重（240t或360t）来保证臂架系统的稳定性和起重能力。
- 查询性能表： 找到“风电工况”或“塔式工况”的性能子表。
- 匹配参数：
- 目标重量： 110吨。
- 目标高度/半径： 风机吊装需要精确计算。机舱就位时，吊
