吊车参数应用
好的，徐工XGC16000是一款1600吨级的超大型履带起重机，其起重性能表是进行任何吊装作业前必须严格遵循的核心技术文件。其应用贯穿于吊装方案设计、现场施工决策和安全管理全过程。
下面我将通过几个典型的工况案例，详细说明XGC16000起重性能表的实际应用。

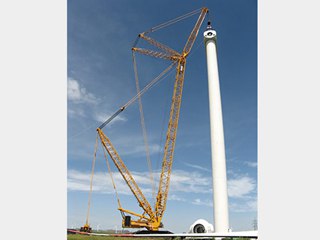

案例一：风电设备吊装（主臂工况 + 超起工况）
这是XGC16000最常见的应用场景之一，吊装大型风力发电机组。
1. 工况描述：
- 吊装物： 风力发电机舱，重量约95吨。
- 作业半径： 20米（由于现场障碍物限制，吊车中心需要与塔筒保持一定距离）。
- 吊臂配置： 主臂 + 超起桅杆 + 超起配重。假设使用主臂长度84米。
2. 查询性能表：
- 首先，找到对应“84米主臂 + 超起”的性能表。
- 在表格中，找到“作业半径（R）”为20米的那一列。
- 沿着这一列向下看，找到对应的“额定起重量”。假设在20米半径、84米臂下，性能表显示额定起重量为 120吨。
3. 应用与分析：
- 能力校核： 吊物重量95吨 < 额定起重量120吨。从纯重量角度看，满足要求。
- 安全余量考虑： (120 - 95) / 120 ≈ 20.8% 的安全余量，这在风电吊装中是合理且必要的，考虑了风载、动态载荷等不确定因素。
- 关键点： 性能表的值是在标准平整坚实地面和特定超起配重下得出的。现场必须确保地基处理达标，并严格按照性能表要求挂接超起配重（例如，可能需要挂接400吨的超级配重）。如果不使用超起，在20米半径下，起重能力会大幅下降，可能无法满足要求。
案例二：石化项目大型塔器吊装（塔式工况）
在石化、煤化工项目中，经常需要吊装超高、超重的反应器或精馏塔。
1. 工况描述：
- 吊装物： 丙烯精馏塔，重量380吨，安装高度65米。
- 作业半径： 由于设备高大，吊车需要站得较远以避免碰撞，假设半径为28米。
- 吊臂配置： 主臂 + 固定副臂（塔式工况）。这是一种非常复杂的配置，需要查询专门的塔式工况性能表。假设配置为：主臂60米 + 固定副臂54米。
2. 查询性能表：
- 找到“60米主臂 + 54米固定副臂”的塔式工况性能表。
- 在表格中，横坐标通常是“作业半径”，纵坐标是“主臂角度”或“吊钩高度”。我们需要找到半径为28米时对应的额定起重量。
- 假设在28米半径下，性能表显示额定起重量为 420吨。
3. 应用与分析：
- 能力校核： 380吨 < 420吨，满足重量要求。
- 高度校核： 性能表通常会对应一个“吊钩高度”。需要确认在28米半径下，吊钩的最大起升高度是否大于65米（设备高度+索具高度+安全距离）。如果性能表显示高度为70米，则满足要求。
- 关键点：
- 配置复杂性： 塔式工况的性能表极其复杂，对主臂角度、副臂角度都有严格要求，任何微小的偏差都会导致起重能力急剧变化。操作必须精准。
- 超起配置： 此种重型吊装必然需要超起装置，且配重可能需用到最大配置（如800吨或更多），必须严格按表执行。
案例三：狭窄场地或障碍物附近的吊装（性能限制）
1. 工况描述：
- 吊装物： 大型模块，重量150吨。
- 现场限制： 一侧有现有建筑物，吊车臂架在回转时不能与其碰撞。经过计算，最大允许作业半径为30米，但吊装过程中，当臂架旋转到某个角度时，实际回转半径会因建筑物干涉而减小到25米。
- 吊臂配置： 主臂工况。
2. 查询性能表：
- 假设使用78米主臂。
- 查询性能表：在30米半径下，额定起重量为180吨；在
