好的，我们来详细解析一下徐工XCT75L7汽车起重机在不同工况下，其《起重性能表》的实际应用案例。
首先，需要明确一个核心概念：起重性能表是吊装作业的生命线，是确保安全、高效完成吊装任务的根本依据。 任何不参考性能表的操作都是极其危险的。

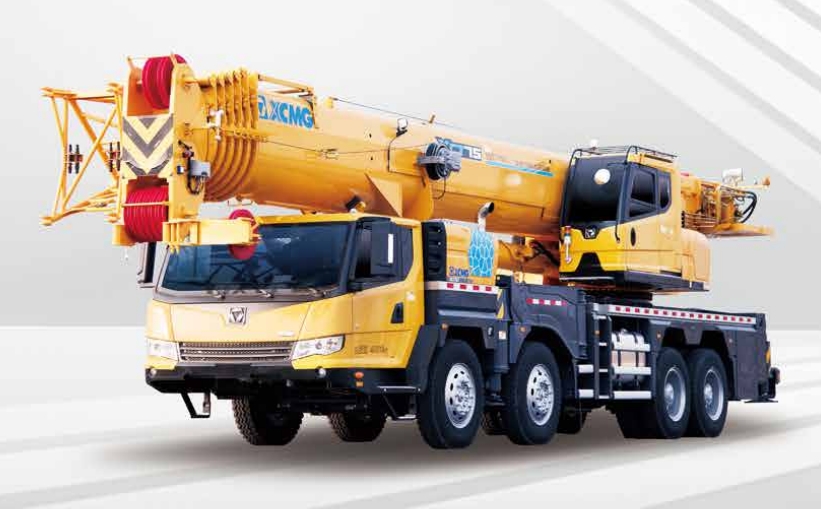

徐工XCT75L7是一款75吨级的7节臂汽车起重机，其最大起重量为75吨，主臂全伸长度可达49.5米，加上副臂可达70米以上。其性能表会根据支腿全伸、半伸、不打支腿（轮胎工况） 以及不同臂长组合和角度而变化。
案例一：厂房内设备安装（典型工况：支腿全伸，中短臂，大角度）
场景描述： 某工厂需要将一台重达25吨的新设备吊装到厂房内部的混凝土基座上。厂房内部空间有限，高度约12米，设备需要从大门进入，水平移动约10米后落位。吊车可以开进厂房，并在设备基座附近找平位置，支腿全伸。
应用性能表步骤：
- 确定工况： 场地坚实平整，吊车支腿全伸，这是最稳定、起重能力最强的工况。我们查看性能表中 “支腿全伸，360°全回转” 的部分。
- 确定作业参数：
- 吊装重量： 25吨（必须包括吊钩、索具的重量，假设总计26吨）。
- 作业半径： 设备需要水平移动10米，但考虑到吊车中心到设备基座的距离，作业半径预计在10-12米左右。
- 臂长需求： 厂房高12米，设备高3米，吊钩索具高度约2米，所需起升高度约17米。主臂伸出18米左右即可满足要求。
- 查表与决策：
- 在性能表中，找到 “主臂长度18米” 这一列。
- 向下查看，在12米作业半径时，对应的额定起重量可能为36吨（此为示例，请以实际性能表为准）。
- 安全校验： 计划吊重26吨 < 额定起重量36吨。安全余量充足，方案可行。
- 关键点： 虽然额定值远大于吊重，但操作时仍需缓慢平稳，防止设备摆动撞击厂房结构。性能表确保了在结构上绝对安全。
案例二：跨障碍吊装（典型工况：长臂，小角度，关注额定起重量曲线）
场景描述： 在一条正在施工的道路旁，需要将一批预制水泥管（单根重10吨）吊过一道4米高的临时围墙，放置到25米外的沟槽中。吊车无法靠近沟槽，必须远距离吊装。
应用性能表步骤：
- 确定工况： 吊车在坚实路面上，支腿全伸。
- 确定作业参数：
- 吊装重量： 10吨（含索具）。
- 作业半径： 这是关键。吊车中心到沟槽中心的距离约为28米。但我们需要计算实际吊装时的最大半径。吊车尽量靠近围墙，假设吊车中心到围墙距离为5米，水泥管要放到围墙对面25米处，那么最大作业半径可能达到 30米。
- 臂长需求： 要跨过4米高墙，并保持安全高度，起升高度需至少15米。在30米半径下，需要很长的臂架。我们需要伸出40米以上的主臂。
- 查表与决策（这是最考验技术的地方）：
- 查看 “主臂长度40米” 或更长的工况。
- 在30米作业半径下，查找额定起重量。此时性能表上的数值可能会非常小，例如只有12吨（请以实际性能表为准）。
- 安全校验： 计划吊重10吨 < 额定起重量12吨。安全余量仅为2吨，此工况处于临界状态。
- 风险分析与决策：
- 风阻： 长臂架在风中晃动会大幅增加实际载荷，2吨的余量可能被瞬间抵消。
- 精度要求高： 操作必须极其平稳，任何急停急起都会导致晃动和冲击载荷。
- 结论： 此
