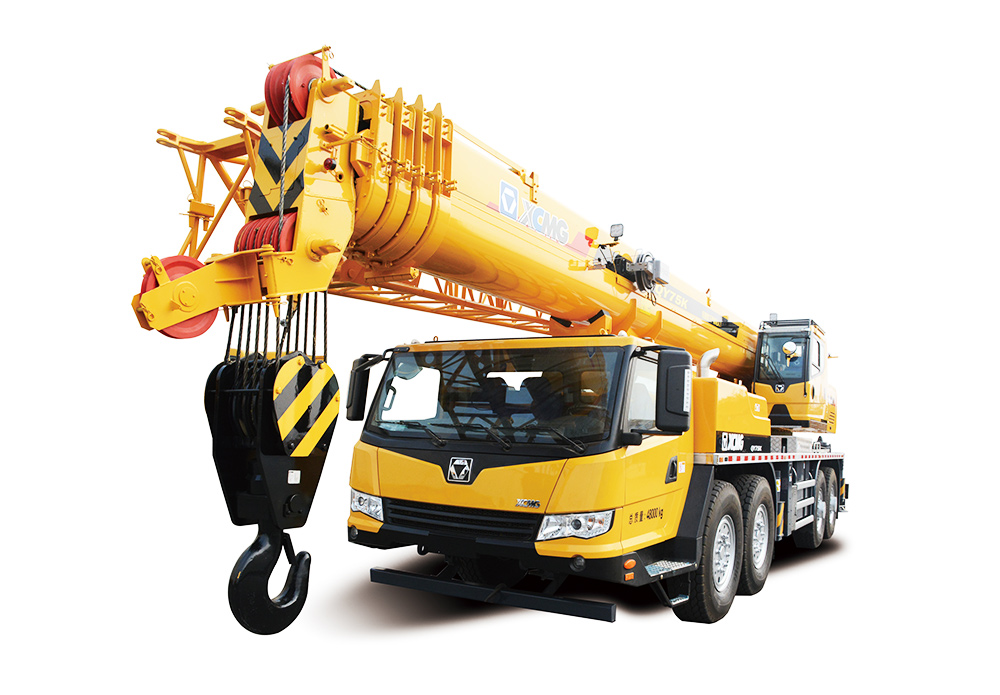

好的，我们来详细解析一下徐工QY75K汽车起重机在不同工况下，如何应用其《起重性能表》进行安全、高效的作业。
首先，请务必明确一个核心原则：《起重性能表》是吊装作业的生命线，任何操作前都必须严格查阅，严禁凭经验估算。
一、 理解QY75K起重性能表的关键要素
在查看具体案例前，你需要先读懂性能表上的几个关键参数：
工况（Configuration）: QY75K通常有多种工况，最常见的是：
- 主臂工况: 使用基本臂（最长可能为13.5米或14.5米）和全部或部分伸缩臂进行吊装。这是最常用的工况。
- 副臂工况（可选）: 在主臂末端加装副臂，用于需要更大起升高度但起重量要求不高的场合（如安装钢结构、风电机组部件）。
幅度（Radius）: 吊钩中心线到起重机回转中心的水平距离。这是决定起重能力的最关键因素。
臂长（Boom Length）: 主臂伸出的长度。臂长越长，在相同幅度下的起重能力越低。
额定起重量（Rated Capacity）: 在特定工况、臂长和幅度下，起重机允许安全起吊的最大重量。这个数值已经包含了动载系数和安全余量。
支腿状态: 性能表的数据是基于全伸支腿、水平打好支腿的理想地面条件下得出的。如果支腿未全伸或地面松软，实际起重能力会大幅下降。
二、 不同工况下的应用案例
假设我们手头有一份QY75K主臂工况的简化性能表（数值为示例，请以官方手册为准）：
| 幅度 (米) | 臂长 13.5米 (吨) | 臂长 20米 (吨) | 臂长 30米 (吨) | 臂长 40米 (吨) |
|---|---|---|---|---|
| 3 | 75.0 | - | - | - |
| 5 | 50.0 | 40.0 | - | - |
| 8 | 30.0 | 28.0 | 20.0 | - |
| 10 | 22.0 | 21.0 | 18.0 | 12.0 |
| 14 | 14.0 | 13.5 | 12.0 | 9.0 |
| 18 | - | 9.0 | 8.5 | 7.0 |
| 22 | - | - | 6.0 | 5.5 |
| 26 | - | - | - | 4.2 |
案例一：厂房内设备安装（小幅度、重货物）
- 场景: 需要将一台重38吨的设备吊装到厂房内部的基座上。厂房内部空间狭窄，设备需要平移一段距离。现场空间允许起重机在离设备基座约6米的位置支车。
- 应用步骤:
- 确定关键参数: 货物重量 = 38吨，作业幅度 ≈ 6米（需考虑设备尺寸和吊索具长度）。
- 查阅性能表:
- 查看幅度为5米和8米的列。
- 为了安全，我们按8米幅度来规划（留有余地）。
- 臂长选择：设备不高，使用最短的13.5米臂长即可获得最大起重能力。
- 在“臂长13.5米”列，对应“幅度8米”的额定起重量为 30.0吨。
- 问题出现: 30.0吨 < 38吨，无法安全吊装！
- 调整方案:
- 方案A（优选）: 让起重机尽可能靠近基座。如果能将幅度缩小到5米，查表得额定起重量为 50.0吨 (50 > 38)，满足要求。
- 方案B: 如果无法更靠近，则需要调用更大吨位的起重机（如QY100K或QY130K）。
- 案例总结: 在重物、小幅度作业时，微小幅度的变化对起重能力影响巨大（从5米到8米，能力从50吨降至30吨）。必须精确控制站位，确保实际作业幅度在安全范围内。
案例二：楼顶安装空调机组（大幅度、需要一定臂长）
- 场景: 在一栋15
