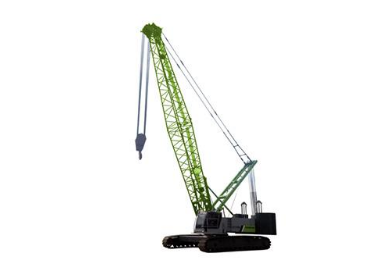

好的，中联重科QUY800BR是一款800吨级的履带起重机，以其强大的起重能力和卓越的工况适应性而闻名。其《起重性能表》是吊装作业的“圣经”，正确应用是确保安全、高效施工的关键。

下面我将通过几个典型的应用案例，详细说明如何在不同工况下应用QUY800BR的起重性能表。

核心前提：理解性能表的关键参数

在分析案例前，必须明确性能表上的几个核心参数：

1. 工况：主臂工况、固定副臂工况、塔式副臂工况等。
2. 工作半径：吊钩中心到起重机回转中心的水平距离。
3. 臂长组合：主臂长度，或主臂+副臂的长度。
4. 额定起重量：在特定工况、臂长和半径下，允许起吊的最大重量。
5. 配重：通常有基本配重和超起配重（如QUY800BR的SSL工况或SDWB工况），配重直接影响起重能力。
6. 地基要求：性能表基于特定的地基承载力（如QUY800BR要求≥10t/m²），实际应用时必须评估现场地基。

应用案例一：大型风电设备吊装（主臂工况 + 超起）

• 场景描述：在风电场吊装一台重约110吨的风力发电机组机舱，安装高度约为100米。
• 吊装挑战：重量大，安装高度高，要求起重机的起重性能曲线在较大半径下仍有足够的起重能力。
• 性能表应用步骤：
  1. 确定工况：由于高度要求，需要使用主臂+超起工况。查询性能表中“主臂+超起配重”部分。
  2. 确定臂长和半径：
     • 安装高度100米，加上吊索具高度，主臂长度至少需要选择102米或108米的臂长组合。
     • 考虑到塔筒直径和作业空间，工作半径初步设定为20米。
  3. 查询额定起重量：
     • 在性能表中，找到“主臂108米 + 超起配重”的列。
     • 沿“工作半径”行找到20米，交叉点对应的数值即为额定起重量。例如，在108米臂、20米半径下，额定起重量可能为130吨。
  4. 安全校核：
     • 吊装总重量 = 机舱重量（110吨）+ 吊钩重量（约3吨）+ 索具重量（约2吨）= 115吨。
     • 额定起重量（130吨） > 吊装总重量（115吨），且留有 （130-115）/130 ≈ 11.5% 的余量，符合安全规范（通常要求余量在10%-15%以上）。
  5. 最终决策：确认使用108米主臂，超起配置，在20米半径下进行吊装。同时，必须确保现场地基经过处理，满足起重机对地压的要求。

应用案例二：石化项目大型反应器吊装（固定副臂工况）

• 场景描述：在化工厂密集装置区内，吊装一个重150吨、直径较大的反应器。现场空间狭窄，设备需要越过其他结构就位。
• 吊装挑战：设备重量大，安装位置周围障碍物多，需要较大的起升高度和幅度，主臂可能无法满足空间要求。
• 性能表应用步骤：
  1. 确定工况：由于需要更大的起升高度和跨越障碍，应选择固定副臂工况。查询性能表中“主臂+固定副臂+超起”部分。
  2. 确定臂长组合和半径：
     • 假设反应器就位高度为50米，需要跨越的障碍物高度为30米。选择主臂54米 + 副臂36米的组合，总臂长90米。
     • 根据设备就位点和起重机站位，确定工作半径为16米。
  3. 查询额定起重量：
     • 在性能表中，找到“主臂54米 + 副臂36米 + 超起”的列。
     • 在16米工作半径下，查询对应的额定起重量。例如，可能为165吨。
  4. 安全校核：
     • 吊装总重量 = 反应器重量（150吨）+ 吊钩及索具重量（约5吨）= 155吨。
     • 额定起重量（165吨） > 吊
