吊车参数应用

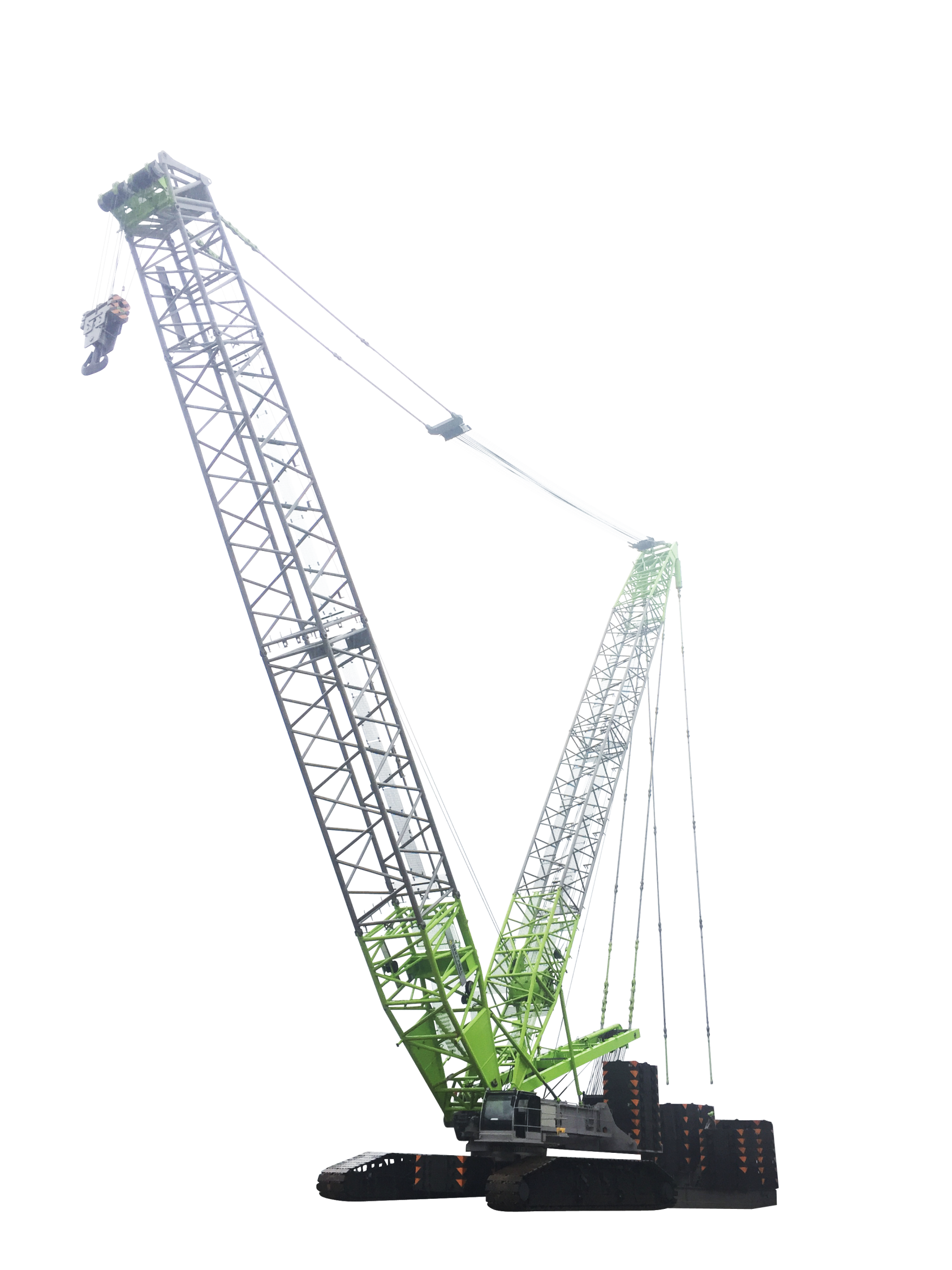

好的，中联重科QUY800-1是一款800吨级的全地面起重机，其起重性能表是驾驶员和吊装工程师在现场作业的“圣经”。能否正确应用性能表，直接关系到吊装作业的安全与效率。
下面我将通过几个不同工况的典型应用案例，详细说明如何查询、解读和应用QUY800-1的起重性能表。
核心前提：理解性能表的关键要素
在分析案例前，必须先理解性能表上的几个关键参数：
- 工况配置： QUY800-1有多种工况，如主臂工况、固定副臂工况、塔式副臂工况等。每种工况对应一张独立的性能表。
- 工作幅度： 吊臂回转中心到吊钩垂直线的水平距离。
- 臂长： 主臂伸出的长度。
- 额定起重量： 在该幅度和臂长组合下，起重机允许安全起吊的最大重量。
- 配重： 性能表是基于特定的配重配置计算的（如QUY800-1常用240t或360t配重）。
- 支腿跨距： 性能表是基于最大或特定支腿跨距计算的，缩小跨距会大幅降低起重能力。
应用案例一：风电设备吊装（主臂工况）
场景描述： 在某风电场，需要吊装一台风力发电机的机舱，重量为95吨。计划将机舱吊至100米高的塔筒顶部。现场地面坚实，支腿可以全伸。
应用步骤：
确定工况： 此高度需要长主臂，因此选择主臂工况性能表。
分析关键参数：
- 吊装重量： 95吨（需加上吊钩、索具重量，假设总计100吨）。
- 作业高度： 100米。这决定了所需的最小臂长。不仅要考虑部件高度，还要考虑吊索具长度和部件本身高度。假设机舱就位后吊钩高度需110米。
- 工作幅度： 由于塔筒周围有安全距离，起重机中心需要与塔筒保持一定距离，假设幅度为20米。
查询性能表（模拟查询）：
- 找到主臂工况表，配重配置为360吨。
- 在“臂长”列中，找到能够达到110米高度的臂长，例如108米臂长（实际性能表是分档的，如84m, 90m, 96m, 102m, 108m等）。
- 在108米臂长这一行，横向查看“工作幅度”为20米时对应的“额定起重量”。
- 查询结果（示例）： 在108米臂长、20米幅度下，额定起重量可能为120吨。
安全校核与决策：
- 比较： 所需吊重100吨 < 额定起重量120吨。从起重能力上看是可行的。
- 安全余量： 安全余量为20吨（约17%），符合一般安全规范（通常要求负载不超过额定起重量的75%-90%，具体看公司规定）。
- 其他检查： 还需检查风速是否在允许范围内，地基是否可靠，以及是否需要进行抬臂过程的能力校核（因为起重机会从低幅度向高幅度变幅，过程中能力是变化的）。
结论： 使用108米主臂，在20米幅度下，QUY800-1可以安全完成此次95吨机舱的吊装任务。
应用案例二：化工厂大型反应器安装（固定副臂工况）
场景描述： 在化工厂扩建项目中，需要安装一个直径大、高度高的重型反应器，重量为180吨。由于设备高大且周围管线密集，主臂作业空间不足，需要更长的吊臂来跨越障碍。
应用步骤：
确定工况： 空间受限且需要更大吊装高度，选择主臂+固定副臂工况。
分析关键参数：
- 吊装重量： 180吨 + 索具 ≈ 185吨。
- 作业半径与高度： 需要跨越前方管廊，要求幅度30米，吊装高度60米。
查询性能表（模拟查询）：
- 找到固定副臂工况表。这种工况会标明主臂长度和副臂长度（如主臂48米 + 副臂36米，总臂长84米）。
- 在总臂长84米的配置下，查找工作幅度30米
