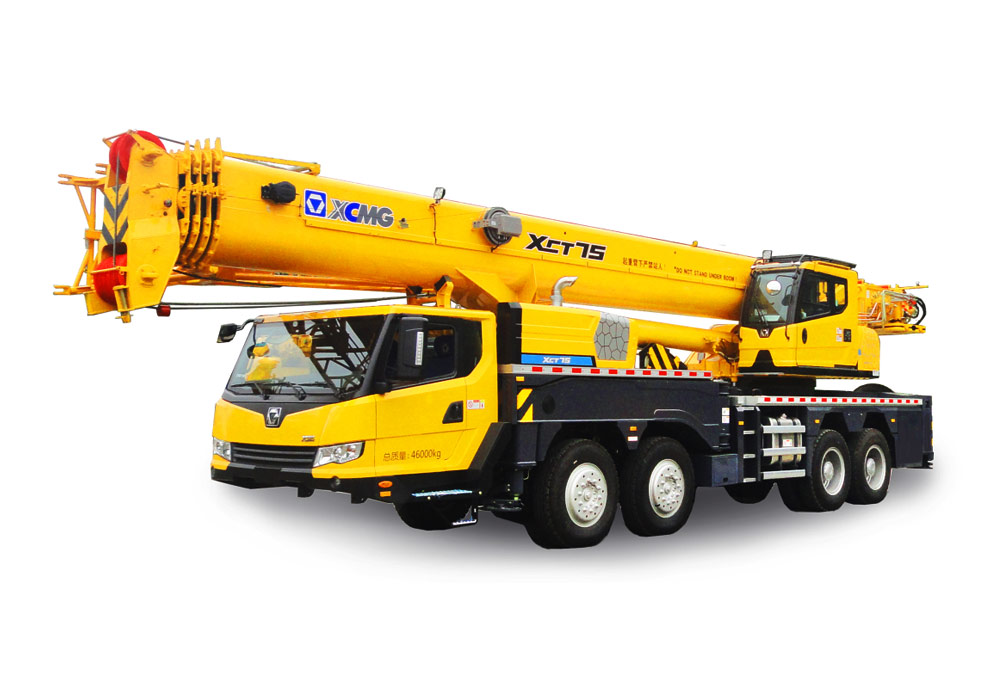

好的，我们来详细解析一下徐工XCT75汽车起重机在不同工况下，其《起重性能表》的具体应用案例。

首先，需要明确一个核心概念：起重性能表是吊装作业的生命线，是确保安全施工的法定依据。 任何操作都不能脱离性能表的限制。

一、 理解徐工XCT75起重性能表的关键要素

在查看案例前，必须先读懂性能表上的几个关键参数：

1. 工况（Working Condition）： XCT75通常有多种工况，如：

   • 主臂工况： 最常用工况，使用基本臂或伸缩臂。
   • 副臂工况（或塔式副臂工况）： 需要更大起升高度时使用。
   • 固定副臂工况： 用于特定的安装作业。
   • 重载工况（如有）： 使用更少的支腿伸缩量以获得更大的稳定性，用于近距离重载吊装。

2. 幅度（Radius）： 吊钩中心到起重机回转中心的水平距离。这是决定起重能力的首要因素。

3. 臂长（Boom Length）： 主臂伸出的长度。臂长越长，在相同幅度下的起重能力越小。

4. 额定起重量（Rated Capacity）： 在特定工况、臂长和幅度下，起重机允许安全起吊的最大重量。这个重量已经包含了吊钩、索具的重量。

5. 支腿跨距（Outrigger Span）： 支腿完全伸出的宽度和长度。跨距越大，稳定性越好，起重能力越大。性能表通常基于全支腿工况制定。

---

二、 应用案例解析

假设我们有一台徐工XCT75，其（简化版）主臂工况性能表部分数据如下（注意：此为示例，实际作业必须查阅随车官方性能表！）：

臂长 (米)	幅度 (米)	额定起重量 (吨)
13.2	3.0	75.0
13.2	5.0	52.0
13.2	8.0	32.0
13.2	10.0	24.0
24.0	8.0	22.0
24.0	10.0	18.5
24.0	14.0	11.5
24.0	18.0	7.0
34.0	10.0	12.0
34.0	16.0	6.8
34.0	22.0	4.0

案例一：厂房内设备安装（精确计算，近距离重载）

• 场景： 将一台重20吨的设备吊装到厂房内部的混凝土基础上。设备就位点距离起重机停放位置约8米。厂房净高15米，设备高度2米。
• 应用步骤：
  1. 确定关键参数：
     • 吊装重量： 20吨（需确认设备净重，并加上吊钩、卸扣、钢丝绳等索具重量，假设总重为21吨）。
     • 所需幅度： 8米。
     • 所需起升高度： 15米（净高） + 2米（设备高） + 余量 ≈ 18米。吊钩本身有一定高度，臂头到吊钩还有钢丝绳距离，因此实际需要的臂长要能覆盖这个高度。
  2. 查阅性能表：
     • 首先看13.2米基本臂：幅度8米时，额定起重量32吨 > 21吨，从重量上看是安全的。
     • 但13.2米臂长显然无法达到18米的起升高度。我们需要更长的臂长。
     • 查看24米臂长：幅度8米时，额定起重量22吨 > 21吨，安全。
     • 验证起升高度：24米臂长在最大仰角时，起升高度足以满足18米要求。
  3. 决策与操作：
     • 选择工况： 使用主臂工况，臂长伸出至24米。
     • 定位： 将起重机停在距离设备基础中心8米的位置，打好全支腿，确保地面坚实。
     • 安全警示： 整个吊装过程中，幅度必须控制在8米或以内（即不能超过8米），因为一旦幅度
