吊车参数应用

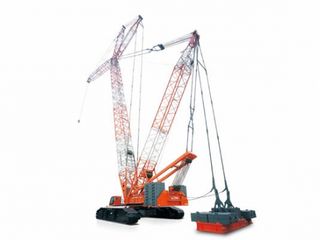

好的，中联重科QUY260是一款非常经典的260吨级履带起重机，其起重性能表是司机和吊装指挥在每次作业前都必须严格查阅的核心文件。性能表不是一成不变的，它会根据主臂工况、塔式工况、副臂工况以及不同的配重配置、工作半径、吊臂长度和角度等因素发生巨大变化。
下面我将通过几个典型的应用案例，来详细说明如何在实际工作中应用QUY260的起重性能表。
案例一：风电设备安装（主臂工况 + 风电臂头）
场景描述： 在某风电场，需要吊装一台风力发电机的机舱，重量为95吨。计划使用QUY260进行吊装。现场作业半径为16米。
应用性能表的步骤：
确定工况和配置：
- 工况： 主臂工况，但需要加装专用的风电臂头，以适应机舱的快速连接和就位。
- 吊臂长度： 根据塔筒高度和作业空间，确定主臂长度为84米。
- 配重： 为了获得最大起重能力，使用全配重（通常为81吨车体配重 + 55吨转台配重）。
查阅性能表：
- 找到对应“84米主臂 + 全配重”的性能表分页。
- 在表格左侧的“工作半径”列中找到“16米”。
- 横向查看该行对应的“额定起重量”。假设性能表显示在16米半径、84米臂长下，额定起重量为108吨。
性能分析与决策：
- 对比需求： 机舱重量95吨 < 额定起重量108吨。
- 安全余量检查： (108 - 95) / 108 ≈ 12%。这个余量是合理的，考虑了风载、动态载荷等不确定因素。
- 结论： 从起重能力角度看，该方案可行。吊装指挥和司机需要严格按照性能表规定的参数进行作业，确保实际半径不超过16米。
关键点： 风电吊装对起重机的微动性、稳定性要求极高。性能表确保了起重能力，但实际操作中还需密切关注风速（通常要求风速低于10m/s）。
案例二：化工厂大型罐体吊装（主臂工况 - 超起装置）
场景描述： 在化工厂扩建项目中，需要将一个重130吨的大型反应罐吊装至基础上方。由于现场空间狭小，罐体需要从设备堆场吊起后，进行一定幅度的回转和变幅，才能就位。最小作业半径为12米，最大作业半径可能达到20米。
应用性能表的步骤：
确定工况和配置：
- 工况： 主臂工况，但由于负载重、作业半径变化大，必须使用超起装置。超起装置能大幅提升起重机在大半径下的起重性能和稳定性。
- 吊臂长度： 根据设备高度和就位高度，选择主臂长度78米。
- 配重： 全配重 + 超起配重（例如，100吨的超起配重）。
查阅性能表：
- 找到对应“78米主臂 + 超起工况”的性能表。超起工况的性能表是独立的，与普通主臂工况完全不同。
- 分别查看半径12米和20米时的起重能力：
- 12米半径： 额定起重量可能为160吨。
- 20米半径： 额定起重量可能为135吨。
性能分析与决策：
- 最不利情况校核： 罐体重量130吨。在20米半径时，135吨的起重能力刚好满足要求，但安全余量很小（仅5吨）。
- 制定吊装方案： 吊装指挥必须设计一条精确的吊装路径，确保在负载回转通过20米半径区域时，动作非常平稳，避免任何急停或加速产生的动载荷。理想情况是尽量在较小半径下完成主要回转动作。
- 结论： 方案处于临界状态。必须严格监控半径，并考虑是否有可能优化现场布局，减小最大作业半径，或者选择更大型号的起重机以增加安全系数。
关键点： 超起装置的应用是QUY260发挥其最大潜力的关键。性能表明确指出了使用超起后能力的巨大提升。在复杂吊装中，需要对整个吊装过程的每一个位置进行性能确认。
