吊车参数应用
好的，我们来详细探讨一下中联重科QUY160履带起重机在不同工况下，其《起重性能表》的具体应用案例。
首先，需要明确一个核心概念：起重性能表是吊装作业的“生命线”和“法律文件”。任何不参考性能表的吊装操作都是极其危险和违规的。

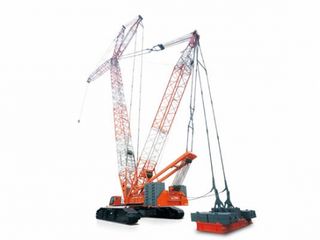

中联QUY160是一款160吨级的履带起重机，其起重能力强烈依赖于三大关键因素：
- 工况（主臂长度、副臂是否安装）：决定了起重机的结构强度和稳定性。
- 工作幅度（吊重半径）：吊臂中心到吊钩垂线的水平距离。幅度越大，起重能力急剧下降。
- 配重状态：QUY160通常有固定配重和可选配重，使用更重的配重可以提升在较大幅度下的起重能力。
QUY160的起重性能表就是根据以上因素，以数据表格的形式，明确列出了在特定工况下，不同幅度所能安全起吊的最大重量。
应用案例场景分析
我们假设一个具体的吊装项目：在某电厂建设中，需要将一台重85吨的变压器吊装就位。
案例一：主臂工况（最常用）
场景描述： 变压器放置在地面，需要吊起并安装到一個高度约15米的基础上。现场空间相对开阔，起重机可以停在离基础中心较近的位置。
应用步骤：
确定吊装参数：
- 被吊物重量： 85吨（必须包括吊钩、索具的重量，假设总计为87吨）。
- 所需幅度： 由于基础有防护栏，起重机最近只能停在与基础中心相距10米的位置。
- 所需起升高度： 基础高15米，加上索具高度和安全余量，要求吊钩至少能升到20米高。
查阅性能表（主臂工况）：
- 我们打开QUY160的性能表，找到“主臂”部分。性能表通常以主臂长度为行，工作幅度为列。
- 选择主臂长度： 我们需要起升高度20米。考虑到吊臂有角度，主臂长度需要大于20米。查阅QUY160的臂长组合，我们可以选择 24米 的主臂。
- 对应幅度查找额定起重量： 在“24米主臂”这一行，找到“10米幅度”对应的列。我们可能会看到类似下面的数据：
- 配重55吨（固定配重）： 额定起重量可能为 95吨。
- 配重75吨（固定+活动配重）： 额定起重量可能为 110吨。
分析与决策：
- 安全性校验： 我们的吊装总重量为87吨。
- 如果使用55吨配重，额定起重量95吨 > 87吨，满足要求，但有 (95-87)/95 ≈ 8.4% 的余量。这个余量偏小，需要非常谨慎，必须确保重量计算绝对准确，且现场无风等理想条件。
- 如果使用75吨配重，额定起重量110吨 > 87吨，有 (110-87)/110 ≈ 20.9% 的余量。这个余量非常充足，是更安全、更推荐的选择。
- 结论： 在此案例中，选择 24米主臂 + 75吨配重 的工况，在10米幅度下吊装87吨的变压器是安全可行的。作业前，需在性能表上清晰标注出此工况点，并对所有参与人员进行交底。
- 安全性校验： 我们的吊装总重量为87吨。
案例二：主臂+副臂工况（需要更高或更远）
场景描述： 需要将一根重25吨的钢屋架梁安装到40米高的厂房顶部。由于厂房结构限制，起重机无法过于靠近，必须在离安装点中心15米的距离进行吊装。
应用步骤：
确定吊装参数：
- 被吊物重量： 25吨（含索具，总计26吨）。
- 所需幅度： 15米。
- 所需起升高度： 40米高 + 索具和安全高度 ≈ 45米。单纯主臂无法达到此高度。
查阅性能表（塔式副臂工况）：
- 我们切换到性能表的“主臂+副臂”部分。这里需要确定两个长度：主臂长度和副臂长度，以及副臂的安装角度（如15°, 30°等）。
