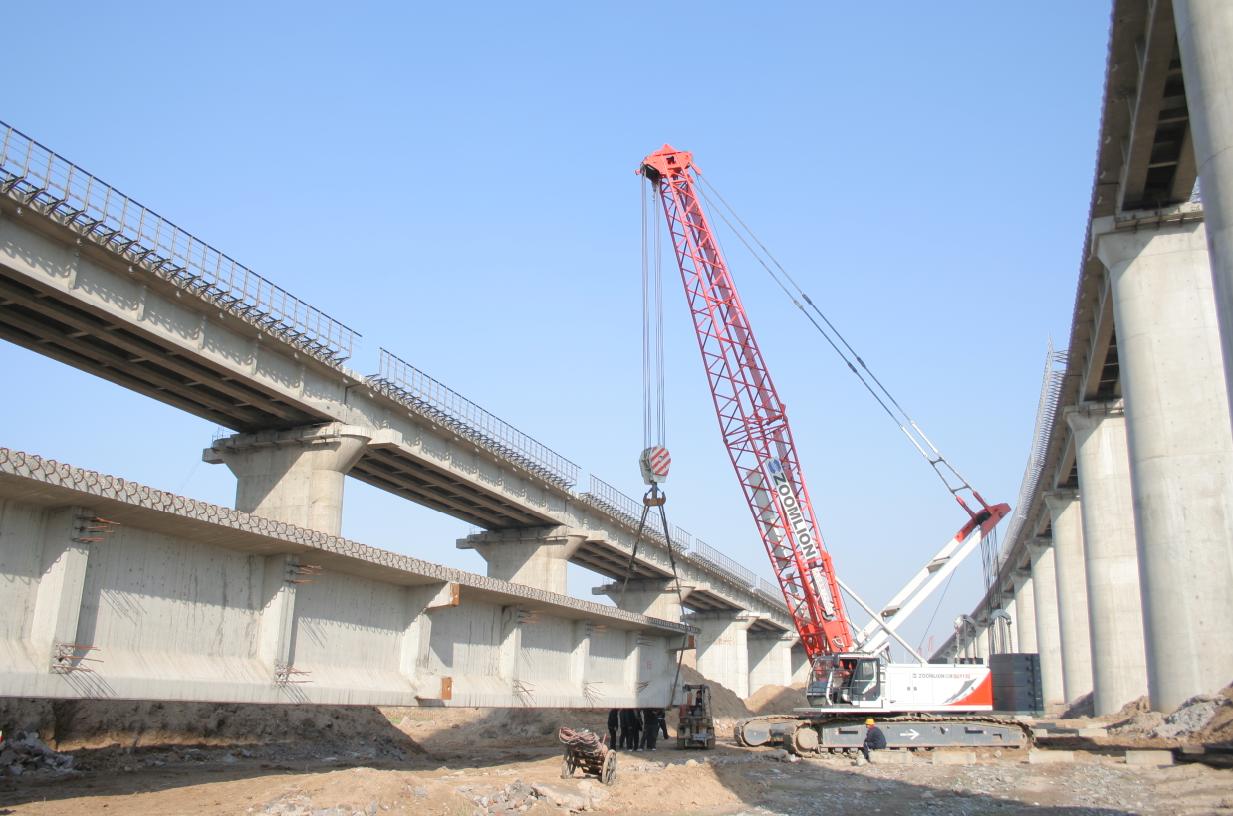

好的，中联重科QUY130是一款非常经典的130吨级履带起重机，其起重性能表是司机和吊装指挥人员进行每一次吊装作业的“圣经”。精通性能表的应用，是确保吊装安全、高效的关键。

下面我将通过几个不同工况的实际应用案例，详细说明如何查阅和应用QUY130的起重性能表。

首先，理解性能表的核心要素

在分析案例前，必须明确性能表的几个关键参数：

1. 工况配置： QUY130有不同的臂架组合（如主臂、主臂+副臂）、配重配置（如全配重、半配重）、超起配置等。不同的配置对应不同的性能表。
2. 工作幅度： 吊车回转中心到吊钩垂直下落点的水平距离。
3. 臂长： 主臂的长度。
4. 额定起重量： 在该工况、幅度和臂长下，允许起吊的最大重量。
5. 对应倾翻载荷： 通常为额定起重量的一个百分比（如75%或85%），是起重机稳定性的安全余量。

假设我们手头有一份QUY130在“主臂工况、全配重49吨”下的简化性能表（数值为示例，请以官方手册为准）：

臂长 (m)	幅度 (m)	额定起重量 (t)
18	10	130.0
	14	92.0
	18	65.0
24	10	110.0
	14	82.0
	18	60.0
	22	45.0
30	10	90.0
	14	70.0
	18	55.0
	22	43.0
	26	34.0

---

应用案例一：常规厂房钢结构吊装

• 场景： 在开阔的工地吊装一根重38吨的钢柱。
• 目标： 选择最合适的臂长和站位，确保安全高效。
• 应用步骤：
  1. 确定重量和幅度： 构件重量38吨。根据钢柱就位位置和吊车可能的站位，预估工作幅度大约在16米左右。
  2. 查阅性能表：
     • 查看18米臂长，在14米幅度可吊92吨，在18米幅度可吊65吨。通过插值法估算，16米幅度下的起重量远大于38吨，能力充足，但18米臂可能太短，覆盖范围有限。
     • 查看24米臂长，在14米幅度可吊82吨，在18米幅度可吊60吨。16米幅度下的起重量也远大于38吨。
     • 查看30米臂长，在18米幅度可吊55吨，同样满足要求。
  3. 决策：
     • 选择24米臂长。理由：相比18米臂，24米臂作业半径更大，吊车站位更灵活；相比30米臂，24米臂架更短，架设和转场更方便，且在相同幅度下起重能力更强，安全余量更大（60吨 vs 38吨，负载率约63%，非常安全）。
  4. 现场执行： 吊车按计划架设24米主臂，精确测量幅度为16米，确认性能表允许起重量大于38吨后，进行吊装。

应用案例二：靠近既有建筑的设备安装（考虑幅度精度）

• 场景： 需要将一台重42吨的设备安装到一座厂房内，吊车必须停在厂房外侧，设备需越过屋顶吊入。工作幅度预计为22米。
• 目标： 验证可行性，并特别注意幅度控制。
• 应用步骤：
  1. 确定关键参数： 重量42吨，幅度22米。由于靠近建筑物，幅度必须非常精确。
  2. 查阅性能表：
     • 24米臂长：在22米幅度下，额定起重量为45吨。
     • 30米臂长：在22米幅度下，额定起重量为43吨。
  3. 分析与决策：
     • 两个臂长方案都能满足起吊42吨的要求。
     • 选择30米臂长。理由：24米臂在22米幅度作业，起重能力余量很小（45-42=3吨，
