吊车参数应用

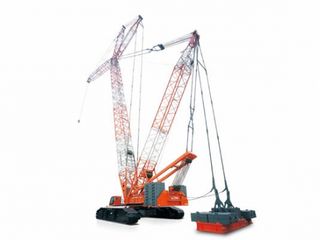

好的，我们来详细探讨一下中联重科QUY100履带起重机在不同工况下，其《起重性能表》的具体应用案例。
首先，需要明确一个核心概念：履带起重机的起重能力不是固定的，它严重依赖于具体的工况配置。 QUY100的“100吨”指的是其在最理想工况（主臂最短、工作半径最小、360°全回转） 下的最大额定起重量。在实际工程中，几乎不可能总是处于这种理想状态。
因此，正确查询和应用《起重性能表》是确保吊装作业安全、高效的关键。性能表主要受以下几个因素影响：
- 主臂工况： 主臂长度（L）是首要因素。臂越长，起重能力越低。
- 工作半径（R）： 吊车回转中心到吊钩垂直线的水平距离。半径越大，起重能力越低。
- 配重配置： QUY100通常有固定配重和可选配重。使用更重的配重可以提升起重性能，尤其是在大半径时。
- 吊钩滑轮组： 使用主钩还是副钩，穿绕钢丝绳的倍数不同，也会影响起重能力（主要是吊钩自重和起升速度的权衡）。
- 是否使用副臂（工况）： 当需要更大的起升高度时，会加装副臂（如主臂+副臂工况），此时主钩的起重能力会显著下降。
应用案例场景分析
假设我们手头有一份QUY100的性能表（以下数据为模拟，实际作业请务必以随机的官方性能表为准）。
模拟性能表示例（主臂工况，固定配重，360°全回转）：
| 主臂长度 (m) | 工作半径 (m) | 额定起重量 (t) | 备注 |
|---|---|---|---|
| 18 | 5 | 100.0 | 最大能力 |
| 7 | 85.0 | ||
| 10 | 64.0 | ||
| 30 | 8 | 58.0 | |
| 10 | 50.5 | ||
| 14 | 37.0 | ||
| 18 | 26.5 | ||
| 42 | 10 | 37.0 | |
| 14 | 30.0 | ||
| 18 | 23.5 | ||
| 22 | 17.5 | ||
| 26 | 13.0 |
案例一：厂房钢结构吊装（标准主臂工况）
- 场景描述： 在开阔的工地吊装一段重35吨的钢梁，安装高度约为25米。
- 应用步骤：
- 确定臂长： 安装高度25米，加上吊索具高度和钢梁本身高度，以及安全余量，预计吊钩需要达到约30米的高度。考虑到吊钩到臂头滑轮有一段距离，选择42米主臂是安全且合适的。
- 确定工作半径： 根据现场布置，起重机中心需要距离安装点约14米。
- 查询性能表： 找到“主臂长度42m”一列，向下找到“工作半径14m”对应的行，查得额定起重量为30.0吨。
- 安全分析与决策：
- 问题： 所需吊装重量35吨 > 性能表查得的30吨。此方案不可行！
- 解决方案：
- 方案A（调整工况）： 查看性能表，使用30米主臂在14米半径下，起重能力为37吨（>35吨），可以满足。但30米臂长可能无法达到25米的安装高度，需要重新核算。
- 方案B（调整位置）： 如果场地允许，将起重机开近一些，使工作半径减小到10米。查询42米臂、10米半径，起重能力为37吨（>35吨）。此方案可行。
- 方案C（增加配重）： 查阅“带可选配重”的性能表，42米臂、14米半径的起重能力可能会提升到35吨以上。
- 结论： 通过性能表，工程师可以快速判断初始方案的可行性，并找到安全经济的解决方案。最终可能采用方案B，即使用42米主臂，将工作半径控制在10米以内进行吊装。
案例二：设备就位（狭窄场地，需跨越障碍）
- 场景描述： 在已有厂房内安装一台重20吨的设备
