中联ZTC800V552汽车吊性能参数表、吊车吊臂计算工况表

点此查看

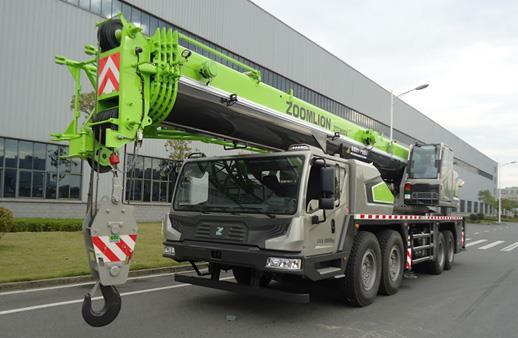

好的，中联重科 ZTC800V552 是一款非常经典的 55 吨级汽车起重机，其起重性能表是驾驶员和指挥员在现场作业时必须严格遵守的“法律”。它的应用核心在于根据现场实际的工况（主要是幅度和臂长），查询性能表，确定当前允许的最大起重量，以确保吊装作业的安全。

下面我将通过几个典型的应用案例，详细说明如何查阅和应用 ZTC800V552 的起重性能表。

场景描述： 工地需要将一台重约 28吨 的设备从卡车吊装到距离起重机中心 8米远的基础位置上。现场地面坚实，起重机支腿全伸。计划使用主臂作业。

应用步骤：

确定关键参数：
- 工作幅度（R）： 8米（从吊车回转中心到吊钩垂线的水平距离）。
- 臂长（L）： 由于是近距离吊装，首先考虑使用较短的臂长以获得最佳性能。ZTC800V552 的基本臂（最短臂）长约13米左右，但性能表通常从更长的臂长开始。我们查看 18.3米 主臂的工况表。
查阅性能表： 找到 ZTC800V552 主臂工况性能表中 “臂长 18.3米” 这一列。沿着“幅度”行找到 “8米”。两者交汇的格子里数值，即为该工况下的额定起重量。我们假设查表得到数值为 32吨。（注：此为示例值，请务必以官方最新性能表为准）
安全判定：
- 设备重量 28吨 < 额定起重量 32吨。
- 结论： 在该工况下，起重机能力满足吊装要求，可以安全作业。
注意事项：
- 必须确保支腿完全伸出，地面坚实。
- 28吨 / 32吨 = 87.5%的负荷率，已经属于较重负荷，操作应平稳缓慢，避免急停急启。

场景描述： 需要在距离起重机中心 16米 的地方，将一根重约 7吨的钢梁安装到离地 25米 高的框架上。

应用步骤：

确定关键参数：
- 工作幅度（R）： 16米。
- 所需高度： 25米。需要计算所需臂长。臂长 ≈ √(幅度² + 高度²) + 吊钩等高度余量。粗略估算需要超过30米的臂长。主臂全伸可能不够或性能不佳，因此需要考虑使用副臂。
查阅性能表：
- 首先查看主臂工况：假设主臂全伸至 40.8米，在16米幅度下，额定起重量可能只有10吨左右，虽然大于7吨，但安全余量不大。
- 更优选择是查阅“主臂+副臂”工况表。选择一种组合，例如：主臂 31.8米 + 副臂 9.5米（安装角15°），总臂长约41.3米。
- 在该副臂工况表中，查找幅度16米对应的额定起重量。假设查表得到数值为 8.5吨。
安全判定：
- 钢梁重量 7吨 < 额定起重量 8.5吨。
- 结论： 使用主臂+副臂工况，起重机能力满足要求，可以安全作业。
注意事项：
- 副臂工况的性能远低于主臂工况，必须严格按表操作。
- 安装副臂需要时间，并需确保副臂安装角度正确、锁定销到位。
- 由于是高处作业，且幅度较大，要特别注意风载的影响。

场景描述： 计划在 12米 幅度，使用 31.8米 臂长吊装一个重 15吨 的构件。现场指挥认为“55吨的车吊15吨没问题”，但驾驶员需要核实。

应用步骤：
