吊车参数应用

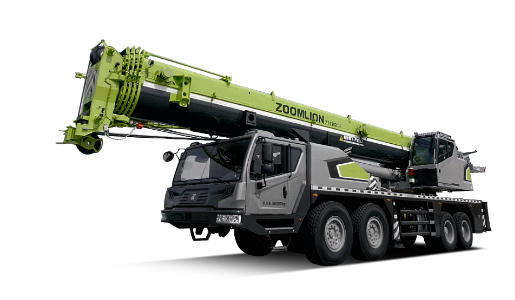

好的，我们来详细解析一下中联重科ZTC800H5这款80吨级汽车起重机在不同工况下，其起重性能表的实际应用案例。
首先，要理解性能表的核心是：起重能力是工作幅度（吊车回转中心到吊钩的水平距离）和臂架组合长度的函数，并且受支腿工况的严格限制。
ZTC800H5的主要性能特点：
- 最大起重量： 80吨
- 主臂： 五节U形臂，全伸长度可达44.5米。
- 副臂： 可选配，最大臂长可达62.5米（主臂+副臂）。
- 支腿工况： 通常有全伸（7.6米 x 8米）和半伸等不同模式，性能表会明确区分。
应用案例解析
以下是三个典型的施工现场场景，展示如何查询和应用性能表。
案例一：近距离重物吊装（如设备就位）
- 场景描述： 在化工厂改造项目中，需要将一台重达50吨的新反应釜吊装到基础上。吊车可以停靠在距离设备基础中心非常近的位置，预计工作幅度在6米左右。现场地面坚实平整，支腿可以全伸。
- 性能表应用步骤：
- 确定工况： 主臂工况，全伸支腿。
- 查询表格： 找到性能表中“主臂起重性能表（全支腿）”部分。
- 匹配参数： 在“幅度”一列找到6米，然后横向查看不同臂长下的起重能力。
- 你会发现，在臂长很短（例如10.4米）时，6米幅度下的额定起重量可能超过80吨（达到最大值）。
- 但即使使用更长的臂长（例如26.4米），在6米幅度下，其起重能力也通常在70吨以上。
- 结论： 查询结果明确显示，在6米幅度下，吊车的起重能力远大于50吨。任务安全可行。 此时，操作手会选择较短的臂长（既能满足高度，又留有余量），以确保吊装的稳定性。
案例二：中远距离、较高位置吊装（如钢结构安装）
- 场景描述： 在钢结构厂房施工中，需要将一根重12吨的钢梁安装到离地面25米高的柱顶上。由于场地限制，吊车回转中心距离安装点有18米远。
- 性能表应用步骤：
- 确定工况： 主臂工况，全伸支腿。需要估算所需臂长。
- 计算臂长：
- 安装高度：25米
- 吊索具高度：约3-4米
- 吊钩以下净空：约1-2米
- 所需最小臂长 ≈ 25 + 4 + 2 = 31米
- 查询表格： 找到性能表，在“幅度”列找到18米，然后向下查看不同臂长对应的起重能力。
- 在臂长31.4米一行，对应18米幅度，额定起重量可能约为15吨。
- 在臂长35.4米一行，对应18米幅度，额定起重量可能降至12.5吨左右。
- 结论与分析：
- 使用31.4米臂长，起重能力15吨 > 12吨（物重），负荷率80%，在安全范围内。
- 如果使用35.4米臂长，起重能力12.5吨，虽然也大于12吨，但负荷率高达96%，非常危险，任何轻微的风载或晃动都可能导致超载。
- 决策： 操作手应选择31.4米的臂长进行作业，并确保吊装过程平稳。绝不能为了图方便而伸出更长的臂。
案例三：使用副臂进行高、远吊装（如风电检修或高层建筑）
- 场景描述： 为一个15层楼（高度约45米）的楼顶吊装一组重4吨的空调机组。由于楼前有广场，吊车可以停靠，但工作幅度需要达到30米。
- 性能表应用步骤：
- 确定工况： 主臂+副臂工况。主臂全伸44.5米，加上副臂后总臂长可达62.5米。
- 计算需求： 吊装高度超过
