好的，我们来详细解析一下中联重科ZTC700H6汽车起重机在不同工况下，其《起重性能表》的实际应用案例。

首先，明确几个关键点：

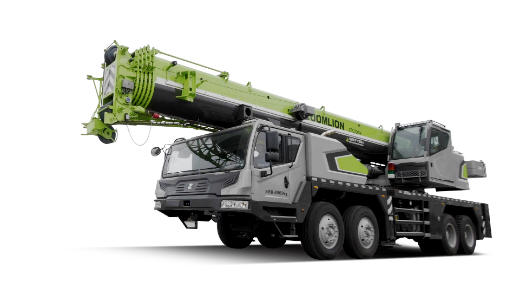

• ZTC700H6基本参数：这是一款70吨级的汽车吊，主臂最长44米，副臂可加长至59米，配置7节U形主臂，起重性能强劲。
• 起重性能表的核心变量：起重能力主要取决于三个因素：工作幅度、吊臂长度、以及工况配置（主要是支腿跨距）。
• 工况配置：ZTC700H6通常有几种标准工况，如：
  • 全支腿：提供最大的稳定性，对应性能表上最高的起重能力。
  • 半支腿：支腿没有完全伸出，稳定性降低，起重能力相应减小。
  • 带副臂工况：用于需要更高作业高度但起重量要求不高的场景。

应用案例的核心原则： 在起吊任何重物前，必须根据现场条件（作业半径、所需臂长）查阅对应的性能表，确认额定起重量大于实际吊物重量（包括吊钩、索具等重量），并严格遵守安全规范（如不超过额定载荷的75%-90%作为安全余量）。

应用案例场景分析

案例一：城市立交桥预制梁板安装

• 场景描述：在城市高架桥建设中，需要将一块重28吨的预制混凝土梁板吊装到桥墩上。桥墩高度为12米，吊车需站在桥下，吊装半径为14米。
• 应用步骤：
  1. 确定关键参数：
     • 吊物重量：28吨（需加上吊钩和索具重量，假设总计约29吨）。
     • 作业半径：14米。
     • 所需臂长：桥墩高12米，加上梁板高度和吊索垂直距离，至少需要20米以上的臂长。我们选择主臂伸出至24米。
     • 工况配置：现场地面坚实，采用全支腿工况，以获得最佳性能。
  2. 查阅性能表（模拟数据，请以官方手册为准）：
     • 找到 “主臂工况 - 全支腿” 性能表。
     • 在 “臂长24米” 这一列，向下找到 “半径14米” 这一行。
     • 查表得到对应的额定起重量。假设表中数据为：32吨。
  3. 安全校核：
     • 实际吊重29吨 < 额定起重量32吨。
     • 计算负荷率：(29 / 32) * 100% ≈ 90.6%。
     • 分析与决策：负荷率略高于通常建议的85%安全余量。此操作风险较高，需要采取额外措施：
       • 方案A（优选）：微调吊车位置，将作业半径缩小至12米。假设12米半径下额定起重量为38吨，负荷率降至76%，非常安全。
       • 方案B（谨慎）：如果无法移动吊车，必须由经验丰富的司机极其平稳操作，并确保地面承载力绝对达标，且有专人指挥监护。但原则上应避免这种临界操作。
  4. 结论：通过性能表，司机明确了在该工况下的能力极限，并做出了更安全的作业规划。

案例二：厂房内设备检修（空间受限）

• 场景描述：在工厂车间内，需要更换一台位于厂房中央、重10吨的大型设备。厂房净高15米，吊车无法完全展开支腿，因为旁边有生产线设备。
• 应用步骤：
  1. 确定关键参数：
     • 吊物重量：10吨（含吊具）。
     • 作业半径：设备在厂房中央，吊车需停在门口，估计半径为18米。
     • 所需臂长：厂房净高15米，臂长需超过15米，选择18米臂长。
     • 工况配置：空间受限，只能采用半支腿工况（支腿没有完全伸开）。
  2. 查阅性能表：
     • 找到 “主臂工况 - 半支腿” 性能表（或“狭窄场地工况”）。
     • 在 “臂长18米” 这一列，找到 “半径18米” 这一行。
     • 查表得到额定起重量。假设表中数据为：12吨。
  3. **安全校核
