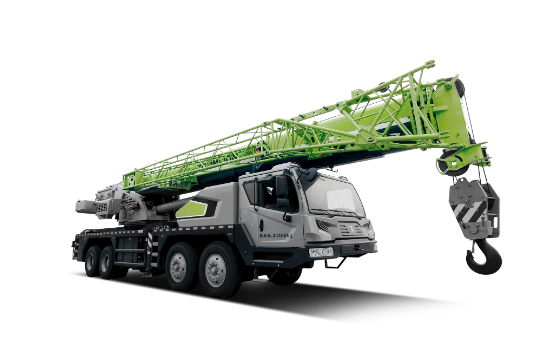

好的，我们来详细解析一下中联重科ZTC550H5汽车起重机在不同工况下，其《起重性能表》的实际应用案例。

首先，需要明确一个核心概念：起重性能表是吊装作业的生命线，是确保安全、高效完成吊装任务的根本依据。 ZTC550H5作为一款55吨级的起重机，其性能强大，但性能会随着工况（主要是吊臂长度和幅度） 的变化而发生巨大变化。

一、理解ZTC550H5起重性能表的关键要素

在查看案例前，必须先读懂性能表上的几个关键参数：

1. 主臂工况：ZTC550H5通常有基本臂（约11米）到全伸臂（约44米）等多种臂长组合。性能表会按不同臂长分段列出。
2. 幅度（工作半径）：吊钩中心到起重机回转中心的水平距离。这是决定起重能力的首要因素。幅度越大，起重能力越小。
3. 额定起重量：在特定臂长和幅度下，起重机允许安全起吊的最大重量。这个数值已经考虑了整机稳定性（倾覆力矩）。
4. 配重：ZTC550H5通常有固定配重和可选配重。使用不同重量的配重，性能表也不同。必须确认当前使用的配重状态。
5. 支腿工况：全支腿（打满支腿）是发挥最大性能的基础。性能表通常基于全支腿、坚实平整地面给出。

---

二、应用案例分析

假设我们手头有一份ZTC550V5的全支腿工况性能表（简化示例，实际请以官方手册为准）：

主臂长度 (m)	幅度 (m)	额定起重量 (t)
12.6	3.0	55.0
12.6	5.0	38.0
12.6	8.0	22.0
24.6	7.0	22.0
24.6	10.0	14.5
24.6	14.0	8.5
36.6	10.0	10.0
36.6	16.0	5.5
36.6	22.0	3.2
44.6	12.0	6.5
44.6	20.0	3.2
44.6	28.0	1.8

案例一：厂房内设备安装（近距离、重物吊装）

• 场景：需要将一台重30吨的设备吊装到厂房内部的基座上。厂房内部空间狭窄，设备需要跨越障碍物，但最终落位点距离起重机较近。
• 应用步骤：
  1. 确定吊装方案：设备重30吨。由于是厂房内作业，幅度不能太大，假设计划幅度在5-7米左右。
  2. 查阅性能表：
     • 查看12.6米臂长工况：在5米幅度下，起重量为38.0吨 > 30吨（安全）。
     • 查看24.6米臂长工况：在7米幅度下，起重量为22.0吨 < 30吨（危险！超载！）。
  3. 决策与操作：
     • 结论：必须使用较短的臂长（如12.6米或更短）来完成此吊装任务。如果现场障碍物要求臂长必须超过12.6米，则30吨的重量在更大幅度下将无法吊起，需要重新制定方案（如使用更大吨位吊车或调整设备进场路线）。
     • 安全要点：此工况下，虽然起重能力足够，但必须注意起升高度是否满足要求，以及回转空间是否足够，避免吊臂或设备与厂房结构发生碰撞。

案例二：高楼旁钢结构吊装（大臂长、中幅度作业）

• 场景：在市区一栋15层高楼（约45米高）旁边，吊装楼顶的钢构架，单件最重8吨。现场有围墙，起重机需要停在离大楼约14米远的地方。
• 应用步骤：
  1. 确定吊装参数：
     • 重量：8吨。
     • 幅度：起重机中心到吊装点的水平距离约为
