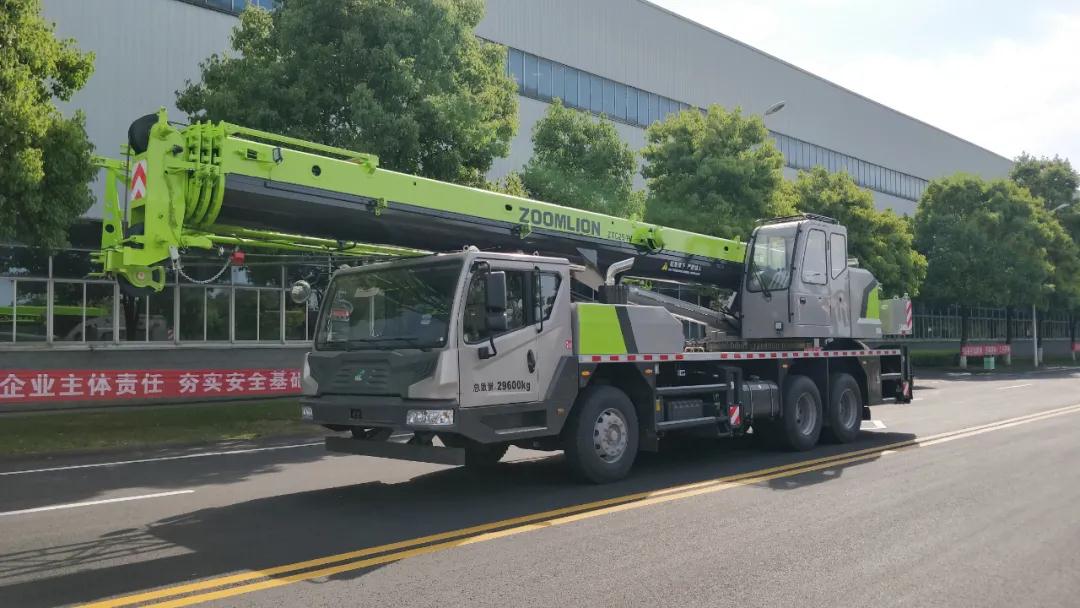

好的，中联重科 ZTC251V452 是一款非常经典的 25 吨级汽车起重机，其起重性能表是驾驶员和指挥人员进行每一次吊装作业的“圣经”。下面我将通过几个典型的工况应用案例，详细说明如何在实际工作中应用其起重性能表，以确保作业安全、高效。

首先，理解 ZTC251V452 性能表的关键参数

在分析案例前，必须明确性能表的几个核心要素：

1. 主臂工况： 这是最常用的工况，主臂长度从 10.4 米到 42 米（可能包含多节臂的组合）。
2. 副臂工况： 当需要更大高度时，可以安装副臂。ZTC251V452 通常配有桁架式副臂，安装副臂后，主臂角度会受到限制（通常不能小于30度），起重能力会显著降低。
3. 配重： 该车型通常有固定配重，但性能表是基于“全配重”状态计算的。任何配重的减少都会导致起重能力下降。
4. 支腿跨距： 这是最关键的参数之一。性能表通常基于“全伸支腿”状态（例如，纵向x横向：5.6m x 6.2m）。任何小于全伸的支腿跨距，都必须查阅对应跨距的分表，绝对不能用全伸支腿的数据！
5. 额定起重量： 表格中交叉点的数值，是指在对应臂长和幅度下，理论上能吊起的最大重量。这个重量已经包含了吊钩、索具的重量。
6. 幅度（工作半径）： 吊臂铰点到吊钩垂直线的水平距离。幅度越大，起重能力越小。

应用案例解析

案例一：工地设备卸货与就位（最常用工况）

• 场景描述： 在建筑工地，需要将一台重量为 8吨 的空气压缩机从卡车上卸下，并吊运至距离卡车约 15米 远的基础位置上。现场地面坚实平整。
• 应用步骤：
  1. 确认工况： 此作业高度要求不高，使用主臂工况即可。地面条件允许，使用全伸支腿（5.6m x 6.2m）。
  2. 确定关键参数：
     • 被吊物重量： 8吨（必须确认是设备净重，并考虑索具重量，假设索具0.2吨，则总吊重 ≈ 8.2吨）。
     • 所需幅度： 吊车需停放在能使吊钩在卡车和基础位置之间移动的位置。预计最大工作半径（幅度）约为 16米。
  3. 查阅性能表（主臂，全支腿）：
     • 找到“幅度”为16米这一列。
     • 由于16米幅度较长，需要查看较长的臂长。我们查看臂长在 24.2米 或 28.6米 行（选择比实际需要稍长的臂长以提供安全余量）。
     • 在“幅度16米”与“臂长28.6米”的交叉点，性能表显示额定起重量约为 9.5吨（此为示例值，请以实际性能表为准）。
  4. 安全校核：
     • 额定起重量（9.5吨） > 实际吊重（8.2吨）。
     • 结论： 作业安全。可以选择使用28.6米臂长，在16米幅度下安全完成吊装。驾驶员在操作时，必须通过力矩限制器实时监控，确保幅度不意外增大至危险区域。

案例二：厂房内设备安装（关注臂长和高度）

• 场景描述： 在一个高度为 15米 的厂房内，需要将一台重 4吨 的设备吊装到离吊车中心 12米 远的混凝土平台上。
• 应用步骤：
  1. 确认工况： 仍在主臂工况范围内。但需要计算所需最小臂长。
  2. 计算所需臂长：
     • 高度H = 15米（平台高）+ 设备高度 + 索具高度 + 安全距离（约1-2米）≈ 17米。
     • 幅度R = 12米。
     • 所需最小臂长 L = √(H² + R²) = √(17² + 12²) ≈ √(289 + 144) ≈ √433 ≈ 20.8米。
  3. **查阅性能表（主臂，全
