好的，我们来详细解析一下中联重科 ZTC251V451 汽车起重机在不同工况下起重性能表的应用案例。

首先，明确几个关键点：

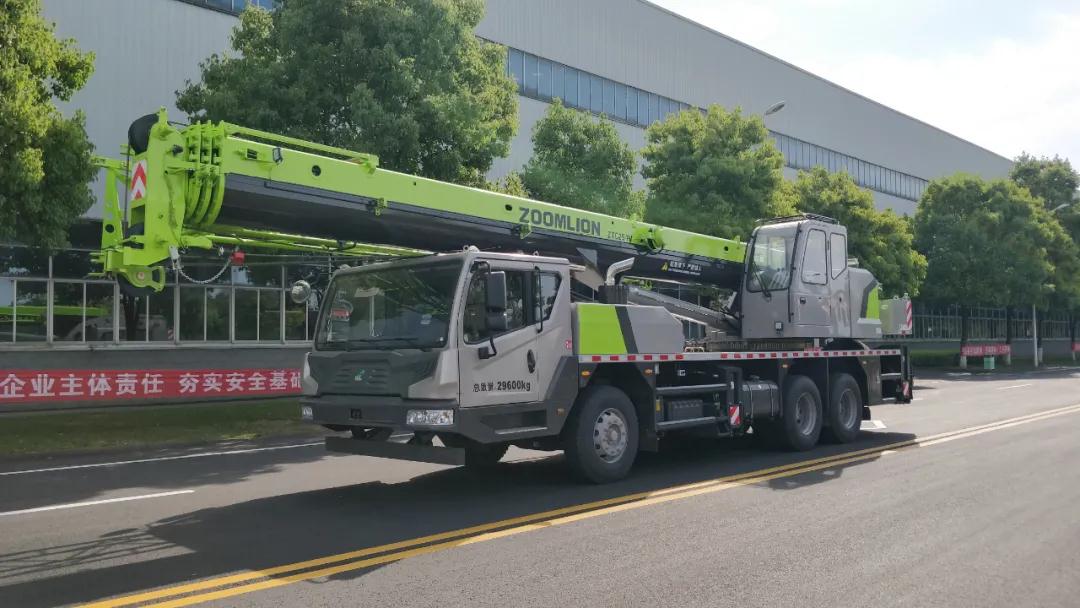

• ZTC251V451 基本参数：这是一款25吨级的汽车吊，主臂最长42.5米，副臂可加长至9.5米，最大起重量25吨。
• 性能表的核心：性能表不是单一数字，而是一个复杂的矩阵，它规定了在特定臂长、特定工作幅度（吊臂回转半径）下，该设备允许的最大起重量。安全是首要原则，任何操作都不能超出性能表的规定。
• 影响性能的关键工况：
  1. 支腿工况：全伸支腿，在车身两侧或后方吊装（最稳定，能力最强）。
  2. 轮胎工况：不使用支腿，使用轮胎的弹性进行小范围吊装（能力急剧下降，需特别谨慎）。
  3. 配重：是否安装全部配重。
  4. 臂架组合：使用主臂、主臂+副臂，或使用特定的起重工况（如重载模式）。

---

应用案例解析

我们将通过三个典型的实际工作场景来说明如何查询和应用性能表。

案例一：厂房内设备安装（标准支腿工况，主臂作业）

场景描述： 需要在一個新建的厂房内安装一台重10吨的机械设备。设备放置位置距离吊车支腿中心约10米。厂房净高足够，无需使用副臂。

应用步骤：

1. 确定工况：这是最常见的工况。吊车停稳后，全伸支腿，确保地面坚实。使用主臂进行吊装。
2. 查询性能表：找到ZTC251V451“全伸支腿，主臂”的性能表。
   • 我们需要找到 “幅度10米” 这一列。
   • 然后沿着这一列向下看，找到在不同臂长下对应的起重量。
   • 例如，性能表可能显示：
     • 臂长10.4米时，幅度10米，最大起重量：19.5吨。
     • 臂长18.2米时，幅度10米，最大起重量：11.2吨。
     • 臂长24.6米时，幅度10米，最大起重量：7.1吨。
3. 分析与决策：
   • 要吊装的设备重10吨。
   • 查看数据：在10米幅度下，只要吊臂长度不超过约18.2米，起重量都大于10吨（安全）。
   • 结论：此任务安全可行。操作时，需要控制吊臂仰角，确保实际工作幅度不超过10米，且臂长不超过18.2米的安全限制。司机应选择臂长18.2米以内的合适角度进行吊装。

要点：此案例展示了最基本的查询方式——根据已知的“幅度”和“重量”反推允许的“最大臂长”。

---

案例二：楼顶空调机组吊装（副臂工况，需考虑高度和幅度）

场景描述： 需要将一台重3吨的空调外机吊到一栋6层楼楼顶（离地高度约20米）。楼边有障碍物，吊车需要停在离楼体15米远的地方。

应用步骤：

1. 确定工况：由于高度要求高（20米+钢丝绳等高度），主臂可能不够长或幅度能力不足，必须使用主臂+副臂工况。
2. 查询性能表：找到ZTC251V451“全伸支腿，主臂+副臂”的性能表。这副表会更复杂，因为它增加了副臂的安装角度变量。
3. 计算与查询：
   • 总高度需求：20米（楼高）+ 2米（安全越过楼沿高度）= 22米。
   • 工作幅度：15米（吊车离楼距离）+ 2米（设备需放到楼顶内侧）= 17米。这是一个关键且危险的判断！ 实际吊装时，幅度是吊钩到回转中心的水平距离，当吊臂越过楼沿时，幅度会远大于停车距离。
   • 更准确的估算：吊车应停在离楼体约12米处，假设设备需放置到离楼边5米的位置，那么最大作业幅度约为12m + 5m = 17米。这个估算必须非常谨慎。
   • 查询性能表：在“主臂+副臂”表中，找到
