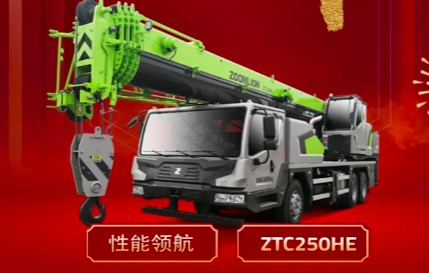

好的，中联重科ZTC250HE（25吨）汽车起重机是一款非常经典和普及的车型，其起重性能表是司机和指挥人员在每次吊装作业前必须查阅的“圣经”。下面我将通过几个典型的应用案例，详细说明如何在不同工况下应用其起重性能表，以确保作业安全、高效。
第一步：理解性能表的关键要素
在分析案例前，必须先读懂性能表的几个核心参数：
- 工作幅度（半径）： 吊臂回转中心到吊钩垂直线的水平距离。这是影响起重能力的最关键因素，幅度越大，起重能力越小。
- 臂长： 主臂伸出的长度。臂长越长，在相同幅度下的起重能力越小。
- 支腿工况： 全伸支腿（通常为360°全回转作业）或半伸支腿/不平整地面（作业范围受限，起重能力大幅下降）。ZTC250HE的性能表通常以“全支腿、360°回转”为基准。
- 额定起重量： 在当前幅度和臂长下，允许起吊的最大重量。这个重量已经包含了吊钩、索具的重量。
重要原则： 性能表中的数据是在理想、坚固的水平地面条件下得出的。实际作业中必须考虑风载、惯性力、地面松软、坡度等不利因素，通常要求实际起吊重量留有安全余量（例如，不超过额定起重量的80%-90%）。
应用案例
案例一：厂房内设备安装（短臂、小幅度作业）
- 场景描述： 需要将一台重8吨的机器设备吊装到厂房内预先做好的基础上。厂房内空间狭窄，设备基础距离吊车停放位置约5米。
- 应用步骤：
- 确定工况： 场地为室内水泥地，坚实平整。使用全支腿、360°工况的性能表。
- 确定关键参数： 已知吊重 8吨，工作幅度约 5米。
- 查阅性能表：
- 查看“主臂额定起重表”（全支腿）。
- 找到“幅度”为5米这一列。
- 从上往下看，不同臂长下的起重能力。例如，在5米幅度下：
- 臂长10.4米时，额定起重量可能为25吨。
- 臂长18.2米时，额定起重量可能为16.5吨。
- 臂长24米时，额定起重量可能为11.5吨。
- 分析与决策：
- 我们的吊重是8吨，远小于5米幅度下任何臂长的额定起重量（最小也有11.5吨）。
- 因此，我们可以选择使用较短的臂长（如10.4米或18.2米）来完成作业，这样吊臂更稳定，作业效率更高。
- 安全要点： 尽管额定值远大于吊重，但仍需平稳操作，避免突然起升或回转，防止设备晃动撞击厂房结构。
案例二：楼顶安装空调机组（中长臂、中幅度作业）
- 场景描述： 需要将一台重4.5吨的中央空调外机吊至10层楼高（约30米）的楼顶。吊车需要停在离大楼约12米远的位置，以避免与建筑物碰撞。
- 应用步骤：
- 确定工况： 室外作业，需考虑风力。使用全支腿工况。
- 确定关键参数： 吊重 4.5吨。工作幅度不仅要考虑停车距离（12米），还必须加上吊臂顶端与楼体的安全距离（至少2米）以及吊臂可能有的幅度。因此，实际有效工作幅度可能达到 14-15米。所需臂长至少要能超过楼高（30米），并考虑吊钩滑轮组的高度，可能需要 32米左右的臂长。
- 查阅性能表：
- 查看性能表，找到臂长接近32米的行（ZTC250HE主臂全伸为31.5米或32米）。
- 在32米臂长下，横向查看不同幅度对应的起重能力。例如：
- 幅度14米时，额定起重量可能为4.8吨。
- 幅度15米时，额定起重量可能为4.2吨。
- 分析与决策：
- 我们的吊重是4.5吨。在14米幅度下（4.8吨）刚好满足，但在15米幅度
