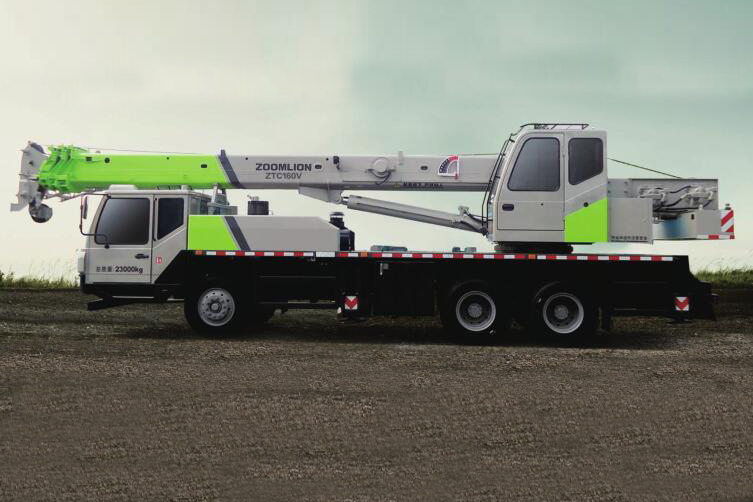

好的，中联重科ZTC160V是一款16吨级的汽车起重机，其起重性能表是司机和指挥人员进行安全、高效作业的“圣经”。下面我将通过几个典型的应用案例，详细说明如何在实际工作中应用其起重性能表。

核心前提：理解性能表的关键要素

在分析案例前，必须先理解性能表的几个关键维度：

1. 工况：ZTC160V通常有主臂工况和副臂工况。主臂工况是最常用的。
2. 幅度（工作半径）：吊臂回转中心到吊钩垂直线的水平距离。这是决定起重能力的首要因素。
3. 臂长：吊臂伸出的长度。幅度一定时，臂长越长，起重能力越低。
4. 额定起重量：在特定幅度和臂长下，起重机安全起吊的最大重量。
5. 支腿状态：全伸支腿（360°全方位作业）或半伸支腿（侧方或后方作业）。性能表数据通常基于全伸支腿状态。

应用案例一：厂房内设备安装（精确计算，规避障碍）

• 场景描述：需要将一台重5吨的机器设备吊装到厂房内指定位置。厂房高度有限，设备需要越过一个低矮的隔断，吊装幅度（回转半径）约为10米。
• 应用步骤：
  1. 确定关键参数：已知重量=5吨，所需幅度≈10米。厂房高度决定了臂长不能无限伸长，需要抬起一定角度。
  2. 查阅性能表：打开ZTC160V主臂工况性能表。我们查找幅度10米这一列。
  3. 匹配臂长与重量：
     • 查看10米幅度下，不同臂长的额定起重量。例如：
       • 臂长10.4米时，额定起重量可能为9.8吨。
       • 臂长16.4米时，额定起重量可能为6.2吨。
       • 臂长22.4米时，额定起重量可能为3.8吨。（危险！3.8吨 < 5吨，严重超载！）
  4. 分析与决策：
     • 设备重5吨，在10米幅度下，必须选择臂长不超过16.4米的工况（因为16.4米时额定6.2吨 > 5吨）。
     • 同时，要计算吊臂角度，确保吊起设备后，臂架和货物能安全越过厂房隔断。如果16.4米臂长抬起角度不够，可能需要尝试更短的臂长（如13.4米），并再次核对性能表（13.4米臂长在10米幅度下的起重量会更大，更安全）。
  5. 结论：选择臂长13.4米或16.4米的工况，并确保实际作业重量（设备重量+吊钩、索具重量）不超过性能表规定值，留出适当安全余量。绝对禁止使用22.4米或更长的臂长。

应用案例二：路边绿化树吊运（关注幅度变化）

• 场景描述：将一棵重约3吨、连带土球的大树从卡车上吊起，移植到路边的树坑中。由于路边空间有限，吊车需要停在离树坑较远的位置，初始幅度可能达到14米。
• 应用步骤：
  1. 确定最不利工况：最重、最远的情况是从卡车上取树的时候，重量3吨，幅度14米。
  2. 查阅性能表：查找幅度14米这一列。
     • 臂长22.4米时，额定起重量可能为3.2吨。
     • 臂长25.4米时，额定起重量可能为2.5吨。（危险！2.5吨 < 3吨，超载！）
  3. 分析与决策：
     • 3吨的重量在14米幅度下，必须使用22.4米臂长（额定3.2吨），且不能使用更长的臂长。
     • 关键点：当把树吊起后，回转向树坑时，幅度会逐渐变小。例如，移到树坑正上方时，幅度可能只有7米。此时，虽然起重能力大大增加（7米幅度下，22.4米臂长的起重量可能超过10吨），但整个吊装过程的决策必须基于最不利点（即14米幅度）。
  4. 结论：整个作业过程必须
