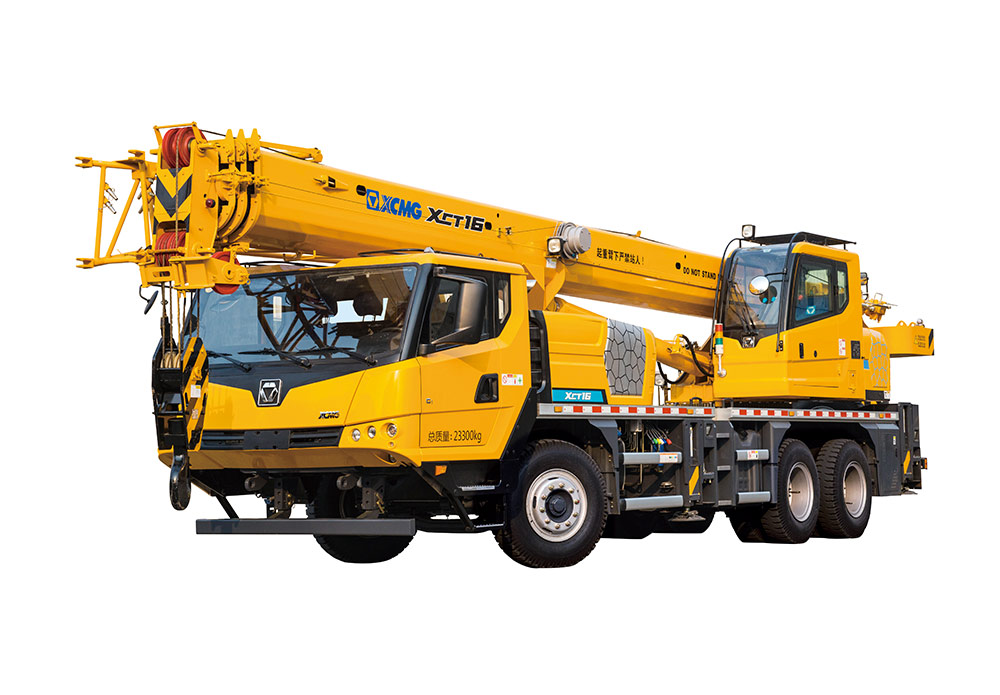

好的，我们来详细解析一下徐工XCT16汽车起重机在不同工况下，如何应用其《起重性能表》来完成实际吊装任务。
首先，请明确一个核心概念：起重性能表是吊装作业的生命线，任何操作前都必须严格查阅。 XCT16的性能会随着吊臂长度、工作幅度（吊臂与重物的水平距离）以及是否使用支腿发生巨大变化。
案例背景设定
假设我们有一台徐工XCT16，其主要参数：
- 最大额定起重量： 16吨
- 主臂全伸长度： 21.4米
- 副臂（可选）： 6米
- 支腿跨距： 4.76米（纵向）x 5.2米（横向）
我们将通过三个典型工况来演示性能表的应用。
工况一：近距离、重物吊装（最佳工况）
任务： 在平整坚实的工地上，将一台重10吨的设备吊起并安装到5米外的混凝土基座上。作业半径（幅度）预计在3.5米左右。
应用步骤：
确定工况条件：
- 支腿状态： 全伸（这是发挥最大能力的前提）。
- 吊臂长度： 重物离地不高，我们选择较短的吊臂，例如10.2米臂长，以保证吊臂刚性和稳定性。
- 作业幅度： 目标3.5米。
查阅性能表（以模拟数据为例）：
| 臂长 (m) | 幅度 (m) | 额定起重量 (t) |
|---|---|---|
| 10.2 | 3.0 | 16.0 |
| 10.2 | 3.5 | 14.5 |
| 10.2 | 4.0 | 11.5 |
| 10.2 | 5.0 | 8.5 |
- 分析与决策：
- 查表得知，在10.2米臂、3.5米幅度下，额定起重量为14.5吨。
- 我们的设备重10吨。
- 安全校验： 10吨 < 14.5吨，且留有 (14.5 - 10) / 14.5 ≈ 31% 的安全余量，符合安全规范（通常要求载荷不超过额定起重量的75%-90%，视情况而定）。
- 结论： 此工况安全可行。可以开始吊装，但需注意缓慢起钩，观察支腿是否扎实，确保设备平稳。
工况二：中远距离、高空就位（考验性能的工况）
任务： 需要将一批钢结构构件（单件重3吨）吊装到一栋在建厂房的二楼，安装高度约8米，起重机需停在厂房外，作业半径（幅度）预计为12米。
应用步骤：
确定工况条件：
- 支腿状态： 全伸。
- 吊臂长度： 高度8米 + 吊索具高度 + 安全余量，需要臂长至少14-15米。我们选择17.4米臂长，以提供足够的操作空间。
- 作业幅度： 目标12米。
查阅性能表：
| 臂长 (m) | 幅度 (m) | 额定起重量 (t) |
|---|---|---|
| 17.4 | 10 | 4.8 |
| 17.4 | 12 | 3.2 |
| 17.4 | 14 | 2.3 |
| 17.4 | 16 | 1.7 |
- 分析与决策：
- 查表得知，在17.4米臂、12米幅度下，额定起重量为3.2吨。
- 我们的构件重3吨。
- 安全校验： 3吨 < 3.2吨，但安全余量仅有 (3.2 - 3) / 3.2 ≈ 6.25%。这个余量非常小，极其危险！
- 风险分析：
- 性能表是理想状态下的数据，未考虑风载、吊索具重量、地基轻微不平等因素。
- 实际起重能力可能低于表值。
- 决策： **此方案不可行
