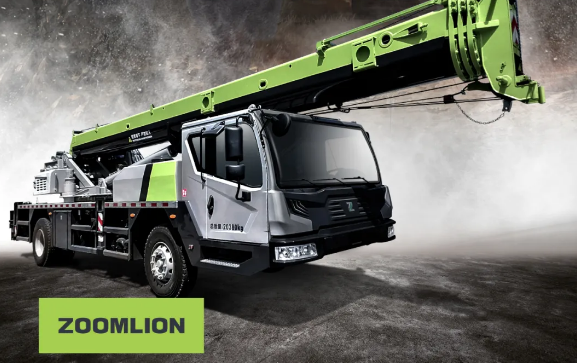

好的，中联重科ZTC160E451是一款16吨级的汽车起重机，其起重性能表是驾驶员和安全员在现场作业时必须严格遵守的“生命线”。下面我将通过几个典型的应用案例，详细说明如何在不同工况下应用其起重性能表。

首先，理解性能表的核心要素

在查看案例前，必须明确性能表的几个关键点：

1. 工作幅度： 吊臂回转中心到吊钩垂直下落点的水平距离。这是决定起重能力的首要因素。
2. 臂长： 主臂伸出的长度。臂长越长，起重能力越低。
3. 支腿工况： 全伸支腿（稳定性最好）或半伸支腿。性能表通常基于全伸支腿。
4. 额定起重量： 在特定幅度和臂长下，允许起吊的最大重量。实际起重量必须小于或等于此值，并考虑吊具（如吊钩、索具）的重量。
5. 额定起重量表通常分为几个部分： 主臂工况、副臂工况（如果配备），以及是否带副臂的性能。

应用案例

案例一：厂房内设备安装（精确计算，近距离作业）

• 场景描述： 需要将一台重达4.5吨的设备吊装到厂房内指定的混凝土基础上。设备尺寸不大，作业空间相对狭窄，吊车需要靠近设备基础停放。
• 应用步骤：
  1. 确定吊装方案： 计划将设备从地面吊起，回转一定角度后，精准落位。设备重量4.5吨，加上吊钩和索具约0.2吨，总吊重约为4.7吨。
  2. 确定工作幅度： 由于设备基础靠近墙体，吊车必须停靠在离基础较近的位置。测量后，吊钩需要覆盖的水平距离（工作幅度）约为6米。
  3. 查阅性能表（主臂工况，全支腿）：
     • 找到 “工作幅度” 为6米这一列。
     • 查看不同臂长下的起重能力。例如：
       • 臂长10.4米时，额定起重量可能为11.5吨。
       • 臂长16.4米时，额定起重量可能为7.2吨。
       • 臂长22.4米时，额定起重量可能为4.8吨。
  4. 分析与决策：
     • 设备总重4.7吨，要求额定起重量必须大于4.7吨。
     • 在6米幅度下，臂长22.4米时的额定起重量为4.8吨 > 4.7吨，看似满足，但这是临界值，非常危险！ 任何细微的晃动、侧拉或重量估算误差都可能导致超载。
     • 安全做法： 选择更短的臂长。例如，使用16.4米臂长，额定起重量7.2吨，安全余量充足（7.2 - 4.7 = 2.5吨余量），作业非常安全。
     • 结论： 选择16.4米臂长，在6米工作幅度下安全完成吊装。

案例二：路边绿化树吊运（幅度变化大，需考虑障碍物）

• 场景描述： 在城市道路旁，需要将一棵重约3吨的大型树木从卡车上吊下并移栽到树坑中。现场有电线，需要保持安全距离。
• 应用步骤：
  1. 确定吊装方案： 吊车停在路边，树木在卡车上。树坑在卡车后方，吊装过程需要较大的回转幅度。总吊重约3.2吨（树+土球+吊具）。
  2. 确定关键工作幅度：
     • 幅度A（起吊点）： 吊车中心到卡车的距离，假设为5米。
     • 幅度B（最大幅度/障碍点）： 吊臂回转过程中，为了避开电线，吊钩需要达到的最远水平距离，假设为12米。
  3. 查阅性能表（主臂工况，全支腿）：
     • 首先校核最不利工况（幅度最大时）：
       • 在 12米 工作幅度下，查看不同臂长性能。假设需要20米臂高才能越过电线，那么在臂长20.4米、幅度12米时，额定起重量可能仅为2.8吨。
       • 问题出现： 2.8吨 < 3.2吨，严重超载！ 此
