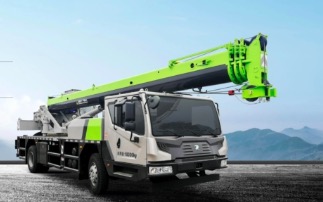

好的，我们来详细解析一下中联重科ZTC121V461这款12吨级汽车起重机的起重性能表在不同工况下的具体应用案例。

首先，明确几个关键点：

• ZTC121V461基本参数：这是一款4节臂、主臂全伸长度31.5米的12吨起重机。它通常配备5.5吨或7.5吨的配重。配重的选择会极大影响起重性能，尤其是在中长臂工况下。
• 核心工具：起重性能表是吊装作业的“圣经”，它详细列出了在不同臂长、不同工作幅度（吊车回转中心到吊钩垂直投影点的水平距离）下，该设备所能安全起吊的最大重量。
• 安全原则：任何吊装都必须严格遵守性能表，并考虑动载系数（通常将吊物重量乘以1.1的安全系数来查表），且严禁超载。

---

应用案例场景分析

以下是几个典型的工况应用案例，我们将结合性能表的查询逻辑进行分析。

案例一：城市绿化——近距离吊装树木

• 工况描述：将一棵重约3.5吨的树木，吊运到距离吊车停放位置仅6米远的树坑中。作业场地平坦坚实。
• 性能表应用分析：
  1. 确定工况：这是典型的短臂、小幅度作业。我们通常会使用较短的臂长，例如只伸出2节或3节臂，臂长在15米以内。
  2. 查询性能表：
     • 假设使用10.6米臂长（2节臂），在6米工作幅度下，性能表显示其额定起重量可能超过10吨。
     • 即使使用18.2米臂长（3节臂），在6米幅度下的起重量也远大于3.5吨。
  3. 决策与操作：
     • 结论：此任务对ZTC121V461来说非常轻松，安全余量极大。
     • 操作要点：无需伸出全臂，使用较短臂长可以提高吊装的稳定性和效率。重点在于精准对位，将树木平稳放入树坑。

案例二：厂房设备安装——中距离、需跨越障碍

• 工况描述：在厂房内安装一台重4.8吨的机器。吊车需要停在厂房门口，机器位置距离吊车回转中心约12米，且需要将臂伸到约20米的高度，以越过一个低矮的屋顶横梁。
• 性能表应用分析：
  1. 确定工况：这是中长臂、中幅度作业，对性能要求较高。我们需要使用较长的臂长（约20-24米）来达到高度，并在12米幅度下作业。
  2. 查询性能表（关键步骤）：
     • 查看24.2米臂长（4节臂大部分伸出）一栏。
     • 找到12米工作幅度对应的额定起重量。此工况是12吨吊车的性能临界点。
     • 假设性能表示例：在24.2米臂、12米幅度下，额定起重量可能仅为5.2吨（此数值为举例，请以实际性能表为准）。
  3. 决策与操作：
     • 安全核算：吊物重4.8吨，考虑动载系数 4.8 * 1.1 = 5.28吨。
     • 对比：5.28吨（需求） > 5.2吨（额定）。此工况存在超载风险！
     • 解决方案：
       • 方案A（最佳）：尝试让吊车更靠近设备。如果将工作幅度缩短到10米，在同一臂长下，额定起重量可能会提升到6.5吨以上，任务就变得安全。
       • 方案B：如果无法靠近，必须使用全配重（7.5吨）。有些性能表在加装全配重时，中长臂性能会有所提升，可能刚好能满足要求。
       • 方案C（严禁）：绝不能冒险起吊。如果无法满足性能表要求，必须更换更大吨位的吊车（如25吨）。
     • 操作要点：此工况下必须缓慢、平稳操作，密切观察支腿情况，确保地面坚实。

案例三：楼顶空调机组吊装——全伸臂、极限幅度

• 工况描述：将一台重1.2吨的空调外机吊到10层楼高（约30米）的楼顶。吊车受
