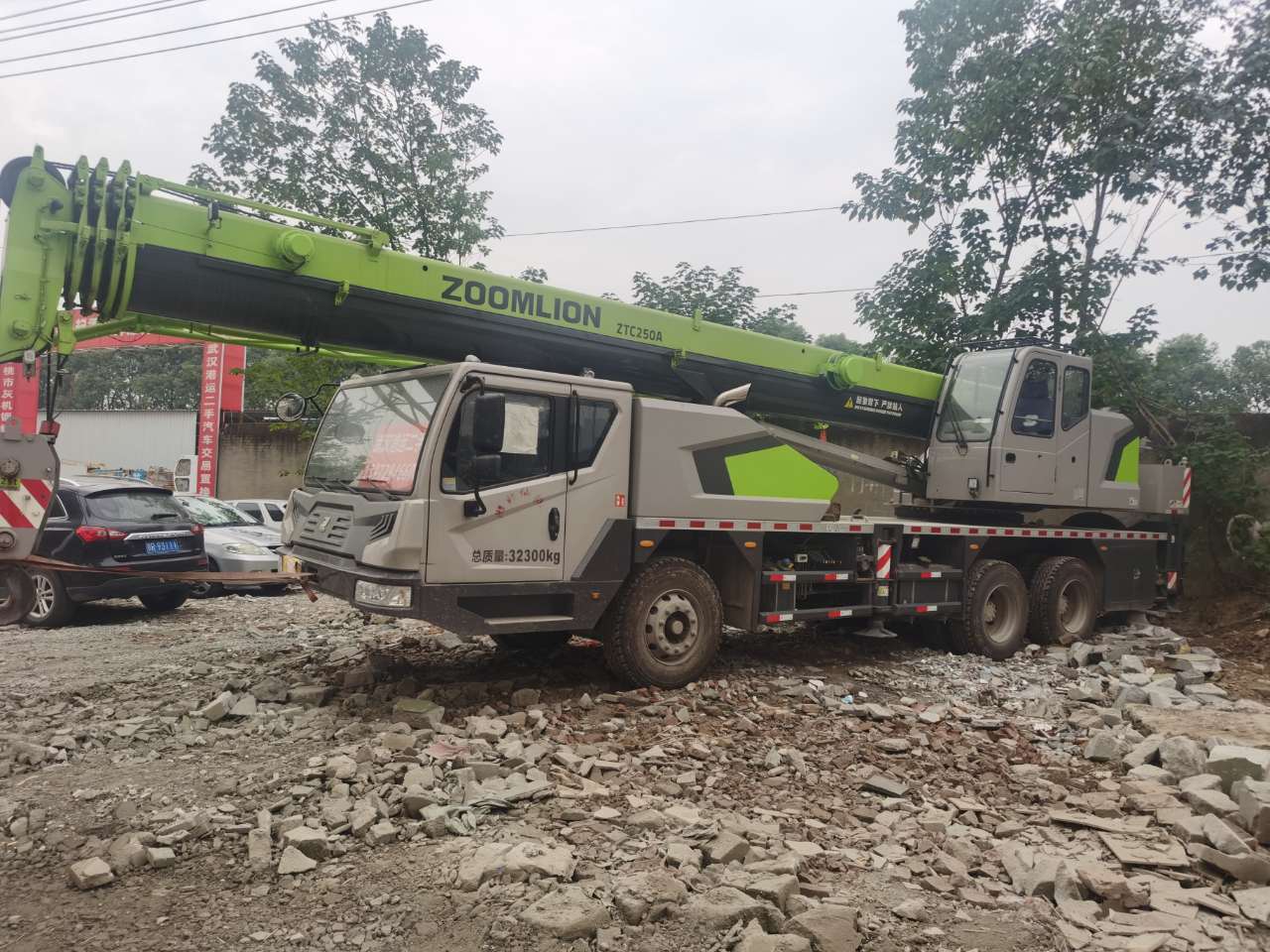

好的，中联重科ZLJ5320JQZ25A是一款非常经典的25吨级汽车起重机。其起重性能表是司机和指挥人员在每次吊装作业前必须严格查阅的核心安全文件。下面我将通过几个典型的工况案例，详细说明如何应用其起重性能表，以确保作业安全、高效。

首先，理解性能表的关键要素

在查看案例前，必须明白性能表的几个关键参数：

1. 工作幅度（R）： 吊臂回转中心到吊钩垂直线的水平距离。这是决定起重能力的最关键因素之一。幅度越大，起重能力越小。
2. 主臂长度（L）： 起重机主臂伸出的长度。臂越长，在相同幅度下的起重能力越小。
3. 额定起重量（Q）： 在该工况下允许起吊的最大重量。这个数值已经包含了吊钩、索具的重量。
4. 支腿状态： 全伸（通常性能表基于此状态）或半伸。严禁在不用支腿的情况下按性能表起重。
5. 配重状态： 25A通常标配7.5吨或9.5吨配重，性能表会注明。

您需要找到ZLJ5320JQZ25A的官方《起重性能表》，通常分为以下几部分：

• 主臂工况表： 最常用的工况，臂长10.4米至31.5米。
• 副臂工况表： 安装副臂后（如臂长31.5米+副臂8.5米），用于需要更高作业高度但起重量较小的场合。

---

应用案例解析

案例一：工地设备卸货（常规作业）

• 场景描述： 在平整坚实的工地路面，需要将一台重量为10吨的发电机从卡车上吊下，并放置到旁边5米远的位置。卡车货箱离地高度约1.5米。
• 应用步骤：
  1. 估算工作幅度（R）： 起重机支腿全伸，尽量靠近卡车停放。吊钩需要能垂直起吊并回转至放置点。考虑到卡车宽度和安全的作业空间，预估最大工作幅度约为7米。
  2. 确定所需臂长（L）： 放置点与起重机有一定距离，但高度要求不高。选择较短的臂长效率更高。参考性能表，使用10.4米或13.5米的主臂即可满足高度要求，且稳定性最好。
  3. 查阅性能表：
     • 找到 “主臂工况” 表。
     • 在臂长 10.4米 一列，查找幅度 7米 对应的额定起重量。
     • （假设数据）在7米幅度下，10.4米臂的额定起重量可能为 19吨。
  4. 安全校核：
     • 货物重量（10吨）< 额定起重量（19吨）。
     • 安全余量充足，作业安全。但需注意，起吊和回转过程要平稳，防止摆动导致幅度瞬间增大。

案例二：厂房内设备安装（临界工况）

• 场景描述： 在厂房内安装一台重量为15吨的机械设备。设备需要吊起并越过一道低矮的墙体，安装到基础之上。由于厂房空间限制，起重机中心到设备安装点的水平距离（幅度）必须达到12米。安装高度需要臂长至少20米。
• 应用步骤：
  1. 确定关键参数： R = 12米， L ≥ 20米， Q ≥ 15吨。
  2. 查阅性能表：
     • 找到 “主臂工况” 表。
     • 查看臂长 20米 或 22.5米 的行，找到幅度 12米 对应的额定起重量。
     • （假设数据）在12米幅度、22.5米臂长下，额定起重量可能为 15.5吨。
  3. 临界校核与分析：
     • 货物重量（15吨）非常接近额定起重量（15.5吨）。
     • 此为临界吊装，风险极高！
     • 必须考虑额外因素：
       • 吊具重量： 15吨的重量是否已包含吊钩、钢丝绳等索具的重量？如果没有，需扣除（假设0.3吨），则有效起重量仅为15.2吨，低于货物重量，严禁作业！
       • 地面情况： 厂房内地
