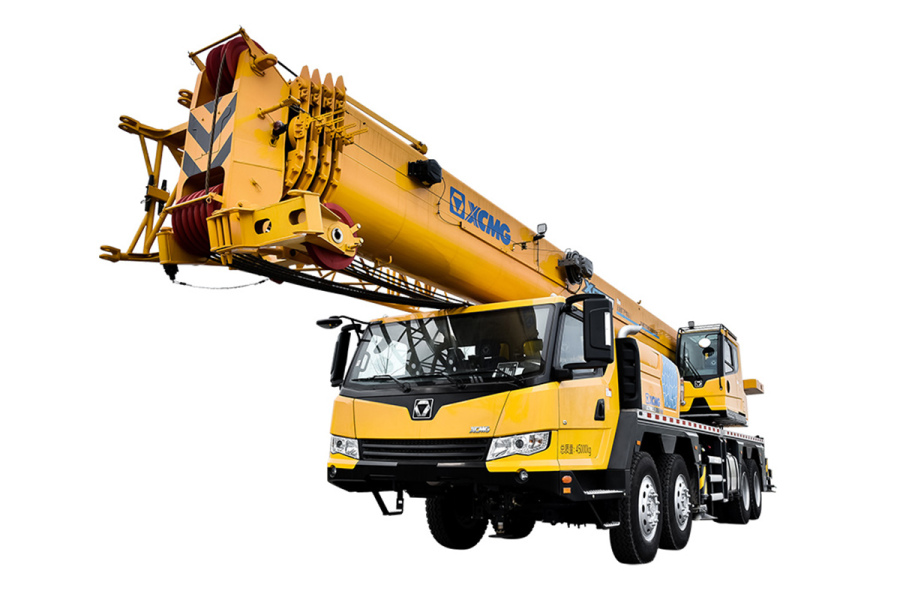

好的，我们来详细解析一下徐工XCT70汽车起重机在不同工况下，如何应用其《起重性能表》来指导实际作业。这不仅仅是查表，更是一个结合了现场判断和安全规范的系统工程。
第一步：理解性能表的核心要素
在查看具体案例前，必须明白性能表上的几个关键参数：
- 工作幅度（半径）： 吊臂头部到起重机回转中心的水平距离。这是决定起重能力的首要因素。幅度越大，起重能力越小。
- 臂长： 主臂伸出的长度。臂长越长，在相同幅度下的起重能力越小。
- 额定起重量： 在该幅度和臂长组合下，起重机允许安全起吊的最大重量。这个数值已经考虑了起重机的稳定性（抗倾覆能力）。
- 支腿工况： 这是性能表应用的前提！XCT70通常有两种主要工况：
- 全伸支腿： 所有支腿全部伸出，提供最大的稳定性和起重能力。这是最常用的工况。
- 半伸支腿/不全伸支腿： 支腿没有完全伸出，起重能力会大幅降低。性能表会单独列出。
- 配重： XCT70通常有固定配重，但有些工况可能需要额外配重，性能表会注明。
重要提示： 性能表中的数值是在“理想工况”下（如坚固平整的地面、无风或微风）得出的。实际作业时必须考虑安全系数和折减。
第二步：应用案例解析
我们假设一个典型的施工场景：一个建筑工地需要吊装预制混凝土梁。
案例一：近距离、重物吊装（主臂工况）
- 任务： 将一根重28吨的预制梁吊装到距离起重机15米远的基础上。
- 应用流程：
确认工况： 现场地面坚实平整，决定使用全伸支腿工况。天气晴朗，风速低于3级。
查阅性能表（主臂）： 找到对应“全伸支腿”的性能表。我们关注的是工作幅度和臂长。
- 我们需要的工作幅度是 15米。
- 我们需要将梁吊起并安装，所需臂长不仅要覆盖15米的水平距离，还要有足够的高度。假设基础高度为10米，吊索具和梁高约4米，安全高度余量2米，那么所需的最小垂直高度约为16米。通过三角函数估算，在15米幅度下，臂长至少需要
√(15² + 16²) ≈ 22米。 - 在性能表中，找到臂长22米那一列，向下找到幅度15米那一行，交叉点的数值就是额定起重量。假设查表结果为 32吨。
对比与决策：
- 货物重量：28吨
- 额定起重量：32吨
- 负载率 = 28 / 32 ≈ 87.5%
- 这个负载率在常规作业中属于较高风险水平（通常建议重要吊装不超过75%）。虽然未超载，但必须极其谨慎。
现场操作要点：
- 试吊： 先将梁缓慢吊离地面10-20厘米，检查起重机支腿是否稳固，有无下沉，确认无误后再继续起升。
- 平稳操作： 所有动作（起升、回转、变幅）必须缓慢平稳，避免急停急启产生动载效应（动载会使实际负荷瞬间超过28吨）。
- 监控幅度： 在回转过程中，要密切注意臂架幅度是否发生变化，确保始终在15米的安全幅度内。
案例二：中远距离、高空吊装（副臂工况）
- 任务： 在工地中央安装一个重5吨的钢构屋顶，安装点距离起重机30米，高度35米。
- 应用流程：
- 确认工况： 此任务幅度大、高度高，主臂可能无法满足，需要使用副臂。XCT70通常配有桁架式副臂。
- 查阅性能表（副臂）： 副臂性能表更为复杂，需要先确定主臂角度或主臂长度，以及副臂安装角度。
- 假设我们选择主臂伸至最长（约40米），并安装15米副臂，副臂安装角度为30度。
- 在这种组合下，性能表会给出不同幅度下的起重能力。我们需要查找幅度30米对应的数值。假设查
