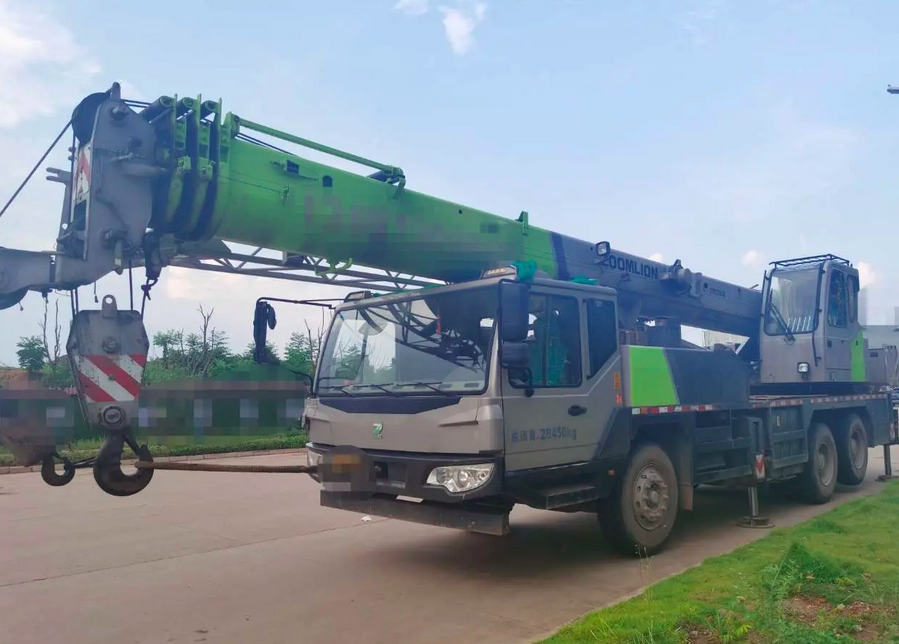

好的，中联重科ZLJ5310JQZ20V（通常简称20V）是一款非常经典且应用广泛的20吨级汽车起重机。其起重性能表是驾驶员和现场指挥人员进行安全、高效作业的“圣经”。下面我将结合几个典型的工况应用案例，详细说明如何在实际工作中应用其起重性能表。

核心前提：理解性能表的关键要素

在分析案例前，必须先理解性能表的几个核心要素：

1. 主臂长度： 起重机主臂伸出的长度，直接影响起重能力。臂越长，起重能力越小。
2. 工作幅度： 吊钩中心到起重机回转中心的水平距离。幅度越大，起重能力越小。这是最重要的参数。
3. 额定起重量： 在特定臂长和幅度下，起重机允许安全起吊的最大重量。
4. 支腿工况： ZLJ5310JQZ20V通常有两种基本支腿工况：
   • 全伸支腿： 所有支腿完全伸出，提供最大的稳定性。这是性能表上数据的基础。
   • 半伸支腿或不伸支腿： 在空间受限时使用，但起重能力会大幅降低，必须参考单独的“非全支腿工况”性能表，严禁使用全支腿性能表数据。
5. 配重： 20V通常带有基本配重，性能表数据是基于带基本配重计算的。

应用案例

案例一：厂房内设备安装（精确计算，规避风险）

• 工况描述： 需要将一台重4.5吨的设备吊装到厂房内指定位置。厂房内部高度为10米，设备需要放置的位置距离起重机预计停靠点有8米远。厂房大门高度和宽度允许起重机进入。
• 应用性能表步骤：
  1. 确定关键参数：
     • 被吊物重量： 4.5吨（必须已知且准确，包括吊具重量）。
     • 所需工作幅度： 至少8米。
     • 所需起升高度： 设备高2米，吊钩滑轮组、索具高度约2米，厂房高10米。因此，吊钩最大高度需达到 10米 - 2米（安全间隙） = 8米。主臂顶端到吊钩还有一段距离，所以主臂长度需要略大于8米。
  2. 查阅性能表（全伸支腿工况）：
     • 查看性能表中“主臂长度”与“额定起重量”的对应关系。
     • 假设我们选择13.2米的主臂长度（这是20V的一个常用臂长节数）。
     • 在13.2米臂长这一行，找到“工作幅度”为8米对应的“额定起重量”。查表可知，此工况下的额定起重量约为5.8吨。
  3. 安全校核与决策：
     • 比较： 被吊物重量4.5吨 < 额定起重量5.8吨。
     • 安全余量： (5.8 - 4.5) / 5.8 ≈ 22%，这是一个比较充足的安全余量，作业安全。
     • 最终方案： 起重机全伸支腿停放在指定位置，使用13.2米主臂，在8米幅度下将设备吊起并安装。操作时需缓慢平稳，避免突然旋转或变幅引起幅度增大。

案例二：路边绿化树木栽种（关注幅度变化）

• 工况描述： 在路边栽种一棵重约3吨的大型树木。起重机需停在硬化路面上，树木坑位距离路边石有6米。
• 应用性能表步骤：
  1. 确定关键参数：
     • 重量： 3吨。
     • 最大幅度： 树木需要越过路边石，因此工作幅度至少需要6米。但实际作业中，需要将树木从平板车上吊起（幅度可能较小），再回转和变幅到坑位上方（幅度达到6米）。
  2. 查阅性能表（全伸支腿工况）：
     • 我们计划使用较短的臂长以提高效率，例如10.4米主臂。
     • 查表：在10.4米臂长下，6米幅度的额定起重量约为7.5吨，远大于3吨，非常安全。
  3. 关键风险点分析（性能表的动态应用）：
     • 最大的风险不在于静止吊重，而在于动作过程。当起重机吊着树木
