吊车参数应用

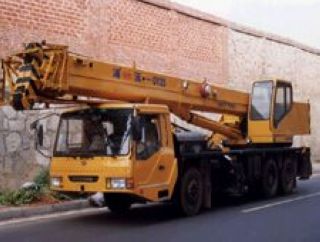

好的，我们来详细解析一下中联重科ZLJ5290JQZ25H（通常简称25吨吊车）的起重性能表在不同实际工况下的应用案例。
首先，需要明确一个核心概念：起重性能表是吊车安全作业的生命线，绝对不能凭经验估算。 性能表上的数据是根据吊车的结构强度、稳定性（抗倾覆能力）计算得出的，任何一次超载都可能引发严重事故。
ZLJ5290JQZ25H的性能表主要受以下三个关键因素影响：
- 幅度（工作半径）： 吊臂伸得越远（幅度越大），起重能力急剧下降。
- 臂长： 使用的臂杆越长，起重能力越低。
- 工况（支腿状态）： 全伸支腿和不伸支腿（或半伸支腿）的性能天差地别。
以下是几个典型工况的应用案例，我们将结合性能表数据进行分析。
案例一：最佳工况——全支腿，短臂，小幅度（例如：设备卸车）
- 场景描述： 在宽敞的工地或场地上，需要将一台重物从卡车上吊下并放置到附近。
- 工况选择：
- 支腿： 全伸支腿。这是最稳定、起重能力最强的工况。
- 臂长： 使用基本臂（10.4米） 或较短的臂长。
- 幅度： 尽可能小（如3-4米），让吊物尽量靠近车体。
- 性能表查询与应用：
- 查表：在“全伸支腿”工况下，对应臂长10.4米，幅度3米。
- 数据：此时性能表显示的额定起重量通常是25吨（甚至更高，达到极限）。
- 决策过程：
- 已知条件： 设备重量为18吨。
- 安全校验： 18吨 < 25吨，且在安全范围内。可以安全起吊。
- 操作要点： 即使能力充足，也要缓慢起钩，观察支腿是否扎实，确保万无一失。
小结： 在此类简单作业中，性能表的作用是确认吊车能力远大于实际负载，提供了很高的安全冗余。
案例二：常见工况——全支腿，中等臂长，中等幅度（例如：楼板吊装）
- 场景描述： 在建造低层楼房时，需要将预制楼板吊装到离吊车一定距离的楼面上。假设楼板重4吨，吊车需要跨越一段距离，工作半径较大。
- 工况选择：
- 支腿： 全伸支腿（必须）。
- 臂长： 根据建筑物高度选择，例如需要臂长24.6米。
- 幅度： 由于要跨越基坑或已建部分，幅度可能达到10米。
- 性能表查询与应用：
- 查表：在“全伸支腿”工况下，找到臂长24.6米，幅度10米这一栏。
- 数据：此时性能表显示的额定起重量可能为 5.5吨。
- 决策过程：
- 已知条件： 楼板重量4吨 + 吊具重量（约0.2吨）= 总重约4.2吨。
- 安全校验： 4.2吨 < 5.5吨，符合要求。但安全余量（5.5 - 4.2 = 1.3吨）已经不大。
- 风险考虑： 必须考虑风载、动载（突然起升或旋转的惯性）的影响。操作必须非常平稳。如果现场有风，可能需要暂停作业或选择更小的幅度。
- 严禁事项： 绝对不能因为“感觉没问题”而尝试在10米幅度下吊装超过5.5吨的物体。
小结： 这是最考验司机判断力的工况。性能表给出了理论的极限值，但实际操作中必须留出充足的安全余量，并考虑环境因素。
案例三：极限工况——全支腿，长臂，大幅度（例如：远处设备就位）
- 场景描述： 需要将一台重1.5吨的空调机组吊到屋顶，吊车离安装点较远，且屋顶有一定高度。
- 工况选择：
- 支腿： 全伸支腿。
- 臂长： 可能需要使用31.6米或更长的臂长。
