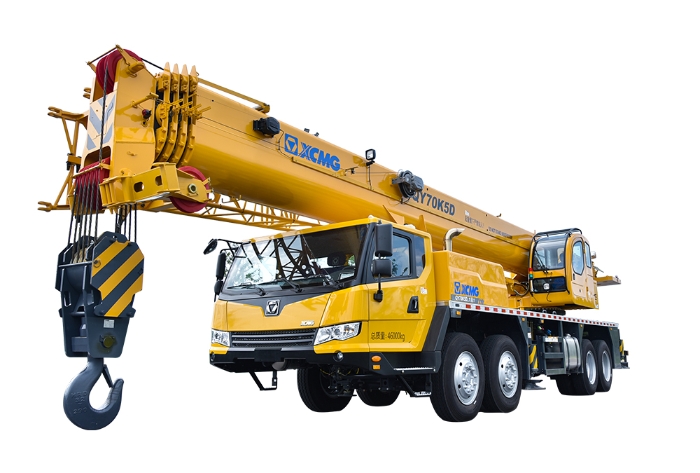

好的，我们来详细解析一下徐工QY70K5D-1汽车起重机在不同工况下，如何应用其《起重性能表》进行安全、高效的作业。

首先，请务必明确一个核心原则：起重性能表是吊装作业的生命线，任何操作都必须严格遵循表中的数据，绝不允许凭经验估算或超载。

一、 理解QY70K5D-1起重性能表的关键要素

在查看具体案例前，你需要先看懂性能表。性能表通常由多个子表组成，主要受以下因素影响：

1. 工况（主臂工况 vs. 副臂工况）： 这是最大的分类。QY70K5D-1主要有：

   • 主臂工况： 使用基本臂（13.5米）或全伸主臂（44米）进行吊装。
   • 副臂工况： 在主臂末端安装副臂（可选9.5米或16米），用于增加起升高度，但会大幅降低起重能力。

2. 幅度（工作半径）： 吊钩中心到起重机回转中心的水平距离。幅度越大，额定起重量越小。 这是性能表中最关键的变量。

3. 臂长： 主臂伸出的长度。臂长越长，在相同幅度下的额定起重量越小。

4. 支腿状态： 全伸支腿（提供最大稳定性）或半伸支腿（起重能力会降低）。性能表通常默认为全支腿、360°全回转的最佳工况。

---

二、 应用案例解析

假设我们手头有一份QY70K5D-1的性能表（数据为示例，请以官方手册为准），我们来看几个典型场景。

案例一：工地设备卸货与安装（主臂工况 - 中短距离吊装）

• 场景描述： 在开阔的工地现场，需要将一台重15吨的空气压缩机吊装到混凝土基础上。基础距离起重机停放位置约8米。现场高度无限制。
• 应用步骤：
  1. 确定工况： 高度足够，无需副臂，选择主臂工况。
  2. 确定关键参数： 重量 = 15吨，幅度 ≈ 8米（需考虑设备尺寸和吊索具长度，适当留有余量）。
  3. 查表： 查看《主臂起重性能表》（全支腿，360°）。
     • 假设我们使用较长的臂长以应对未来可能的需求，比如臂长30米。
     • 在“臂长30米”这一列，找到“幅度8米”对应的行。假设表中数据为 18.5吨。
  4. 安全校验：
     • 额定起重量（18.5吨） > 吊物重量（15吨） → 满足要求。
     • 考虑吊钩、索具重量： 吊钩组和钢丝绳约重0.3吨，总吊重为15.3吨。
     • 安全余量： 18.5 - 15.3 = 3.2吨。余量充足，作业安全。
  5. 决策： 可以使用30米臂长，在8米幅度下安全完成此次吊装。如果为了更快的效率，也可以选择更短的臂长（如22米），其在8米幅度的起重能力会更大（可能超过25吨），稳定性更好。

案例二：厂房内设备就位（主臂工况 - 大臂长、小幅度）

• 场景描述： 需要将一台重8吨的精密机床吊入厂房内部，就位点距离门口15米，厂房净高12米。
• 应用步骤：
  1. 确定工况： 高度（12米）不高，但需要一定的作业半径，选择主臂工况。
  2. 确定关键参数： 重量 = 8吨，幅度 = 15米，所需起升高度 > 12米 + 吊索具高度 + 安全距离 ≈ 14米。
  3. 查表与计算：
     • 首先确保臂长足够。起升高度要求14米，幅度15米，所需的最小臂长可以通过勾股定理估算：√(14² + 15²) ≈ 20.5米。因此需要至少22米的臂长。
     • 查看“臂长22米”列，找“幅度15米”对应的起重量。假设表中数据为 9.2吨。
  4. **安全校验
