吊车参数应用
好的，我们来详细解析一下徐工 XCT8L4_1 汽车起重机在不同工况下，其《起重性能表》的具体应用案例。
首先，我们需要明确几个核心概念：

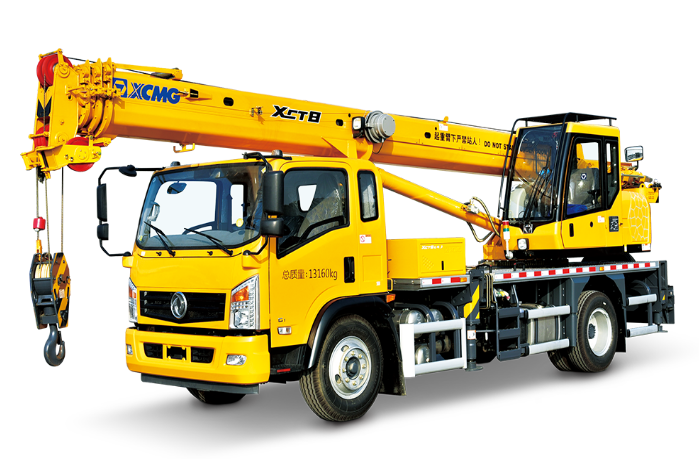

- XCT8L4_1基本参数：这是一款4节臂、8吨级的汽车起重机，最大额定起重量为8吨。其起重能力与工作幅度和起重臂长度密切相关。
- 起重性能表：一张详细列出了在不同臂长、不同工作幅度下，起重机所能安全起吊的最大重量的表格。这是吊装作业的“生命线”，必须严格遵守。
- 关键原则：幅度越小，起重能力越大；臂伸得越长，起重能力越小。
应用案例一：工地设备卸货与就位（最常用工况）
场景描述： 在建筑工地，需要将一台重约 3吨 的空气压缩机从卡车上卸下，并吊运至基坑旁边，水平移动距离约15米。
应用步骤：
确认吊装参数：
- 被吊物重量： 3吨（必须准确，包括吊具重量）。
- 工作幅度： 由于需要水平移动15米，考虑到卡车和基坑的位置，预计最大工作幅度在 10-12米 左右。
- 臂长选择： 设备不高，现场开阔，使用基本臂（8.4米） 或伸出少量臂节即可满足高度要求。
查阅性能表：
- 找到对应 臂长 10.4米（例如伸出第一、二节臂）的性能数据。
- 在“工作幅度”一栏找到 12米。
- 查表得知，在该工况下（臂长10.4米，幅度12米），XCT8L4_1的额定起重量约为 2.5吨。
分析与决策：
- 问题： 额定起重量（2.5吨） < 实际吊重（3吨）。严重超载！禁止作业！
- 调整方案：
- 方案A（首选）： 将卡车倒车，使设备尽可能靠近起重机，将工作幅度减小至 7米。查表可知，在7米幅度下，额定起重量约为 4.2吨 > 3吨，安全。
- 方案B： 如果无法移动卡车，可以考虑稍微增加臂长（如到13米），在12米幅度下，额定起重量可能会略有变化，但通常会更低，此方案不可行。因此，必须选择方案A。
结论： 在此案例中，性能表帮助司机迅速判断出初始吊装方案存在超载风险，并通过调整车辆位置（减小幅度）确保了作业安全。
应用案例二：厂房内设备安装（涉及臂长与高度）
场景描述： 在一个单层厂房内，需要将一台重 1.5吨 的机床吊装到混凝土基础上，基础高度1米，厂房净高8米。起重机需在门口作业，吊臂需伸入厂房内。
应用步骤：
确认吊装参数：
- 被吊物重量： 1.5吨。
- 所需起升高度： 基础高1米 + 设备高1.5米 + 吊索具高度约1米 + 安全间隙约0.5米 ≈ 4米。但关键是臂长要满足跨越距离和避让屋顶。
- 工作幅度： 起重机在门口，设备在厂房内，估计幅度需要 9米。
- 臂长选择： 这是关键。臂长不仅要满足高度，更要考虑在幅度9米时，吊臂顶端不能碰到8米高的屋顶。需要计算和选择更长的臂长但以更小的仰角工作。
查阅性能表：
- 尝试不同臂长。例如，使用全伸臂21.2米。
- 在“工作幅度”一栏找到 9米。
- 查表得知，在该工况下（臂长21.2米，幅度9米），XCT8L4_1的额定起重量约为 2.0吨。
分析与决策：
- 起重能力校验： 额定起重量（2.0吨） > 实际吊重（1.5吨）。起重能力满足要求。
- 高度与干涉校验： 使用21.2米臂长，
