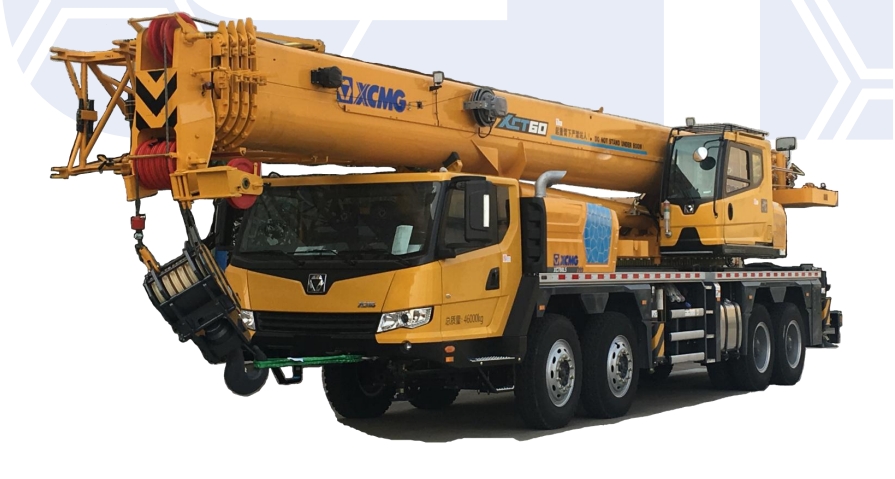

好的，我们来详细解析一下徐工XCT60L5汽车起重机在不同工况下，如何应用其《起重性能表》来指导实际作业。这不仅是操作规范，更是安全施工的核心。

第一步：理解XCT60L5的关键性能参数

在查看性能表之前，必须先掌握几个关键概念：

1. 最大额定起重量： 60吨。这是在最佳工况（全支腿、全方位、最短工作半径）下才能达到的极限值。
2. 主臂长度： 五节U形截面主臂，全伸长度可达44.5米。
3. 副臂： 可选配副臂，可进一步延伸臂长，但会大幅降低起重能力。
4. 工作半径： 吊钩中心到起重机回转中心的水平距离。这是决定起重能力的最关键因素之一。
5. 支腿工况： 性能表基于全支腿工况制定。如果使用半支腿或轮胎工况，起重能力会急剧下降，必须查阅对应的专用性能表。

第二步：如何读懂《起重性能表》

徐工的起重性能表通常以矩阵形式呈现。行代表主臂长度，列代表工作半径，交叉点的数字即为在该臂长和半径组合下的额定起重量。

核心原则：

• 半径越小，起重量越大。
• 臂长越长，在相同半径下，起重量越小。
• 严禁超载！ 性能表中的数值是考虑了稳定性的极限值，实际操作中必须留有安全余量。

---

第三步：不同工况下的应用案例

以下是三个典型的作业场景，演示如何应用性能表。

案例一：近距离重物吊装（例如：安装大型设备基础）

• 场景描述： 在空旷的工地上，将一台重45吨的设备吊装到基础上，吊装距离（半径）约为7米。
• 应用步骤：
  1. 确定工况： 全支腿，全方位作业。
  2. 查阅性能表： 找到对应 7米半径 的列。
  3. 匹配臂长： 由于是近距离吊装，我们使用较短的臂长，例如 10.6米（主臂全缩状态）。
  4. 查找额定起重量： 在 10.6米臂长 与 7米半径 的交叉点，性能表显示额定起重量约为 50吨（具体数值请以官方性能表为准，此处为示例）。
• 决策与分析：
  • 结论： 50吨 > 45吨（设备重量），从起重能力上看是可行的。
  • 安全考量：
    • 虽然额定50吨，但45吨的负载率已经达到90%，属于重载作业。
    • 必须确保地面坚实平整，支腿完全伸出且垫牢。
    • 操作必须极其平稳缓慢，避免急停急起。
    • 建议使用重量传感器进行实时监控。

案例二：中远距离、较大高度吊装（例如：钢结构厂房屋架安装）

• 场景描述： 在厂房内，需要将一根重15吨的钢梁吊装到离地15米高的柱顶上。起重机中心到安装点的水平距离（半径）约为16米。
• 应用步骤：
  1. 确定工况： 全支腿。
  2. 计算所需臂长： 不仅要考虑高度，还要考虑吊索具高度和吊钩离臂头的高度。假设总高度需要臂长达到 26米 左右。
  3. 查阅性能表： 找到 26米左右臂长 的行（例如24.7米或28.2米），再找到 16米半径 的列。
  4. 查找额定起重量： 在交叉点，性能表显示额定起重量可能为 18吨 左右。
• 决策与分析：
  • 结论： 18吨 > 15吨，起重能力满足要求。
  • 关键点： 这个案例的挑战不在于重量，而在于幅度（半径）和臂长。操作员需要精确控制幅度，因为16米半径已经属于中大幅度，起重能力下降明显。稍有超出，就可能超载。必须使用电脑力矩限制器进行保护，但操作员自身对幅度的判断至关重要。

案例三：使用副臂进行高、远距离吊装（例如：安装通讯塔尖）

• 场景描述： 需要将一个重3吨的塔尖安装到40米高的塔顶。
