徐工XCT60L5_1汽车吊性能参数表、吊车吊臂计算工况表

点此查看

好的，我们来详细解析一下徐工XCT60L5_1汽车起重机在不同工况下，如何应用其《起重性能表》来指导实际吊装作业。

首先，需要明确一个核心概念：起重性能表是吊车安全作业的生命线，它规定了在特定工况下（主要是臂长、工作幅度）吊车所能安全起吊的最大重量。

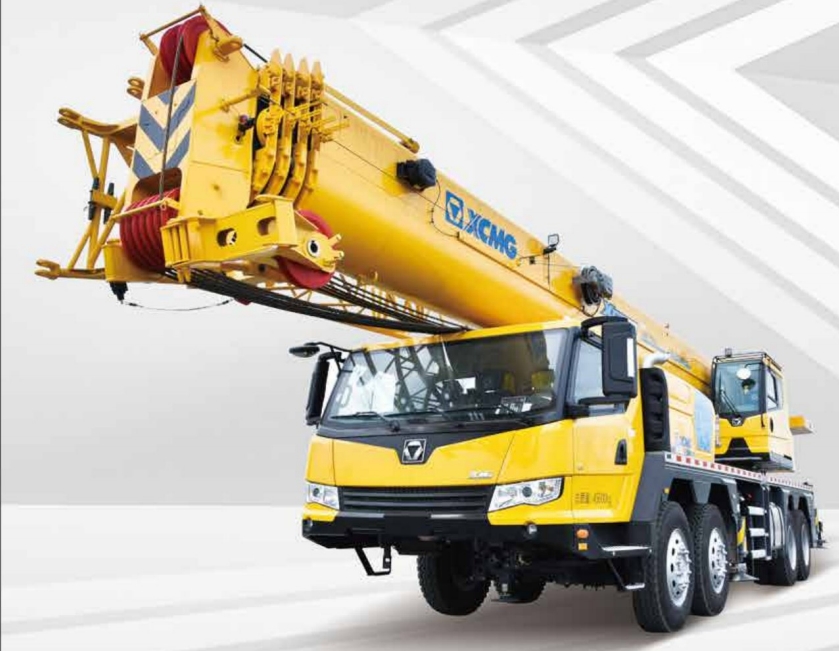

徐工XCT60L5_1是一款60吨级的五节臂汽车起重机，其性能表会因主臂长度、副臂是否使用、支腿全伸或半伸等不同条件而变化。下面我们通过几个典型的应用案例来说明。

场景描述： 在一个工厂改造项目中，需要将一台重15吨的设备吊装到离吊车中心10米远的二楼平台（高度约12米）。作业场地平坦坚实，采用全伸支腿工况。

应用步骤：

确定工况：
- 使用主臂作业（此任务高度无需副臂）。
- 根据高度（12米）和幅度（10米），查询性能表，初步判断需要较长的臂长。通常，XCT60L5_1的主臂全伸长度约为44米左右。我们可以选择一个接近的臂长，例如26.6米（这是性能表中一个常见的档位）。
- 支腿状态：全伸。
查询性能表：
- 找到对应 “主臂工况 - 全伸支腿” 的性能表。
- 在“臂长”一列找到 26.6米。
- 在“幅度”一行找到 10米。
- 交叉点查询到的额定起重量，假设为 18吨。（注：此为示例值，请务必以官方最新性能表为准）
安全校核与决策：
- 设备重量 (15t) < 额定起重量 (18t)，从理论上讲可以吊装。
- 安全余量考虑： 18t - 15t = 3t。这个余量（约20%）是相对充足的，可以考虑吊装。但如果设备重量接近18t，则需非常谨慎。
- 实际决策： 考虑到吊具（吊钩、索具）的重量（假设0.5吨），以及可能存在的晃动等动态载荷，总吊重约为15.5吨，仍在安全范围内。因此，可以安全执行此次吊装作业。
- 关键点： 操作员必须将吊车精确设置在10米幅度内，并通过力矩限制器实时监控，严禁超载。

场景描述： 在风力发电场，需要将一个重3吨的维修工具包吊装到80米高的风机机舱处。由于高度要求，必须使用副臂。

应用步骤：

确定工况：
- 使用主臂+副臂工况。XCT60L5_1可能提供多种副臂配置，如9.5米或15.5米副臂。
- 假设主臂全伸44米，加上15.5米副臂，总臂长可达约59.5米。
- 幅度会比较大，因为吊车需要与塔筒保持安全距离，假设工作幅度为16米。
查询性能表：
- 找到对应 “主臂+副臂工况” 的性能表。
- 在“臂长”列找到 59.5米（或最接近的档位）。
- 在“幅度”行找到 16米。
- 交叉点查询到的额定起重量可能非常小，例如 3.5吨。
安全校核与决策：
- 设备重量 (3t) < 额定起重量 (3.5t)，理论可行。
- 安全余量考虑： 3.5t - 3t = 0.5t。这个余量非常小（约14%），风险较高。
- 实际决策：
  - 必须精确计算吊钩、索具、副臂架头滑轮组的重量，这些在副臂工况下占比很大。如果这些重量超过0.5吨，则实际作业能力不足，禁止吊装。
  - 这种工况下，对风速非常敏感，微风都可能引起大幅晃动导致超载。必须选择绝对无风的天气，并极其缓慢、平稳地操作。
  - 结论： 此
