好的，我们来详细解析一下徐工 XCT60L6_1 汽车起重机在不同工况下，如何应用其《起重性能表》来指导实际吊装作业。

首先，明确几个关键概念：

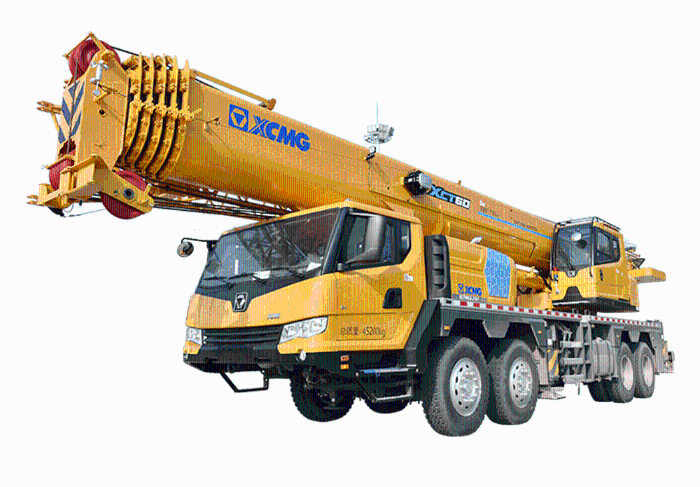

• XCT60L6_1： 这是一款60吨级的6节臂汽车起重机，“L”通常代表长行程油缸，主臂全伸长度较长，性能更优。
• 起重性能表： 这是起重机最核心的安全操作依据。它不是一个单一的数字，而是一个多维度的数据矩阵，规定了在不同工况（主要是臂长和幅度）下的最大安全起重量。

性能表的核心参数：

1. 幅度（工作半径）： 吊钩中心到起重机回转中心的水平距离。幅度越大，起重能力越小。
2. 臂长： 主臂伸出的长度。臂长越长，在相同幅度下的起重能力越小。
3. 支腿工况： 全伸支腿（360°全方位作业）或半伸支腿（特定角度作业）。全伸支腿时稳定性最好，起重能力最大。
4. 配重： XCT60L6_1 通常有固定配重和可选配重。性能表会注明对应的配重状态。

---

应用案例解析

假设我们手头有一份 XCT60L6_1 的性能表（简化版，用于说明原理），其全伸支腿、360°工况下的部分数据可能如下：

臂长 (米)	幅度 (米)	额定起重量 (吨)
10.4	3.0	60.0
	5.0	38.0
	7.0	26.0
	...	...
18.0	5.0	28.5
	7.0	21.5
	10.0	13.5
	...	...
32.0	8.0	12.0
	10.0	9.5
	14.0	6.0
	20.0	3.2
	...	...
40.0 (主臂+副臂)	10.0	5.5
	14.0	3.8
	18.0	2.5

案例一：厂房内设备安装（标准主臂工况）

• 任务： 将一台重 20 吨的设备吊装到厂房内预定位置。
• 现场条件： 厂房高度15米，设备需要越过一个8米高的障碍物后，放置到离起重机中心约12米远的基础之上。
• 应用性能表步骤：

1. 确定关键参数：

   • 吊装重量： 20 吨（必须包括吊钩、索具的重量，假设总计 20.5 吨）。
   • 所需幅度： 至少 12 米（因为设备要放在12米远的地方）。
   • 所需臂长： 至少 18 米（要越过8米障碍，并考虑吊索高度和设备高度，18米臂长足够安全提升高度）。

2. 查表：

   • 找到 “臂长18米” 这一行。
   • 在这一行中，横向查找 “幅度12米” 对应的额定起重量。假设表中数据为 11.0 吨。
   • 结论： 11.0 吨 < 20.5 吨，严重超载！此方案不可行。

3. 调整方案并重新查表：

   • 方案A（减小幅度）： 如果场地允许，将起重机开近一些。尝试将幅度减小到 8米。
     • 查表：臂长18米，幅度8米，对应起重量可能为 19.0 吨。
     • 19.0 吨 < 20.5 吨，仍然超载。
   • 方案B（减小幅度并缩短臂长）： 将起重机开到离基础更近的位置，比如幅度 7米。同时，由于距离近了，障碍物可能不再构成问题，臂长可以用更短的 12米。
     • 查表：臂长12米，幅度7米，对应起重量可能为 24.0 吨。
     • 24.0 吨 > 20.5 吨
