好的，我们来详细解析一下徐工XCT55L6汽车起重机在不同工况下，如何应用其《起重性能表》进行安全、高效的作业。
首先，请明确一个核心概念：起重性能表是吊车作业的“生命线”，任何操作前都必须严格查阅，严禁凭经验估算。

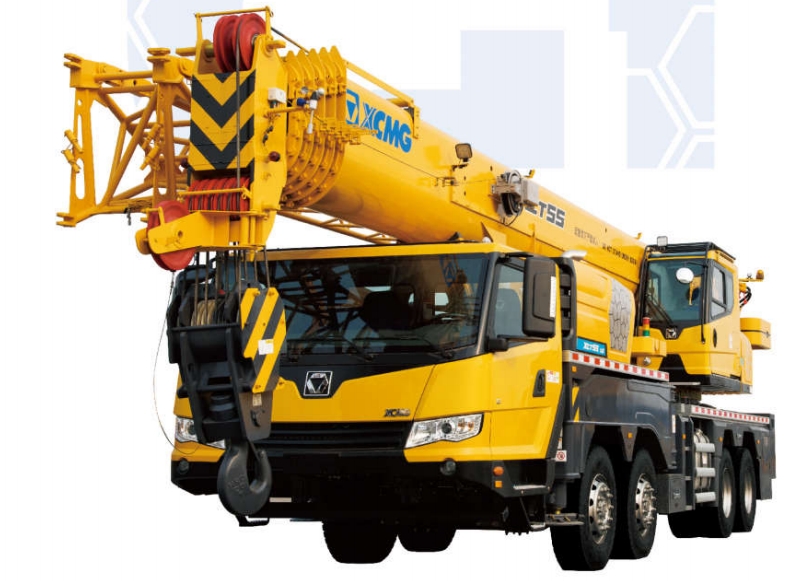

徐工XCT55L6是一款55吨级的六节臂起重机，其最大起重量为55吨，主臂全伸长度可达44.5米，副臂最大可加长至15.5米。其性能表的核心变量是：工作幅度、臂长、配重状态。
案例一：近距离重物吊装（如设备安装、预制构件吊装）
- 工况描述：将一台重38吨的设备，从卡车吊装到旁边5米远的基础位置上。现场空间开阔，无障碍物。
- 应用性能表步骤：
- 确定关键参数：
- 吊装重量：38吨（必须包括吊钩、索具的重量，假设为0.5吨，则总重为38.5吨）。
- 工作幅度：设备中心到吊车回转中心距离约为5米。
- 臂长需求：由于距离很近，臂长不需要很长，使用最短臂长即可（通常在10.4米左右）。
- 配重状态：XCT55L6全配重为15.4吨。为确保安全，必须安装全配重。
- 查阅性能表：找到“主臂起重性能表（支腿全伸，全配重15.4t）”。
- 在表格左侧“臂长”列中找到 10.4米 这一行。
- 在表格上方“幅度”列中找到 5米 这一列。
- 行列交叉点的数字，即为该工况下的额定起重量。查表可知，此工况下额定起重量通常在 40吨 左右。
- 安全判定：
- 额定起重量（40吨） > 实际吊重（38.5吨）。
- 结论：工况安全。但需注意，38.5吨已经非常接近40吨的极限，属于“临界吊装”。操作时必须极其平稳，严禁突然转向或急停，并需密切关注力矩限制器（电脑）的报警。
- 额外检查：还需核对性能表下方的注释，例如：
- 地面承压能力是否满足要求？
- 支腿是否完全伸出？
- 确定关键参数：
案例二：中远距离、较高位置吊装（如钢结构厂房安装）
- 工况描述：将一根重8吨的钢梁，安装到离地面20米高、离吊车回转中心15米远的柱顶上。
- 应用性能表步骤：
- 确定关键参数：
- 吊装重量：8吨（含索具）。
- 工作幅度：15米。
- 臂长需求：高度20米，加上吊钩滑轮组高度和钢梁本身高度，所需臂长至少需要25米以上。我们选择 28.7米 臂长。
- 配重状态：全配重15.4吨。
- 查阅性能表：同样在主臂性能表中查找。
- 找到 28.7米 臂长行。
- 找到 15米 幅度列。
- 交叉点额定起重量约为 9.2吨。
- 安全判定：
- 额定起重量（9.2吨） > 实际吊重（8吨）。
- 结论：工况安全，且有1.2吨的安全余量。这是比较理想的作业工况。
- 动态考虑：此工况的关键在于，钢梁在起升和回转过程中，幅度会发生变化。操作员必须确保在整个吊装路径上，任何一点的幅度对应的额定起重量都大于8吨。例如，当臂杆回转时，幅度可能变为16米或17米，需要再次查表确认这些点是否安全。
- 确定关键参数：
案例三：使用副臂进行高、远吊装（如风电检修、通信塔安装）
- 工况描述：在风电场，需要将一个重1.5吨的机舱部件吊到45米高的位置，吊车中心距离塔筒约20米。
- 应用性能表步骤：
- 确定关键参数：
- 吊装重量：1.5吨。
- 工作幅度：20米
- 确定关键参数：
