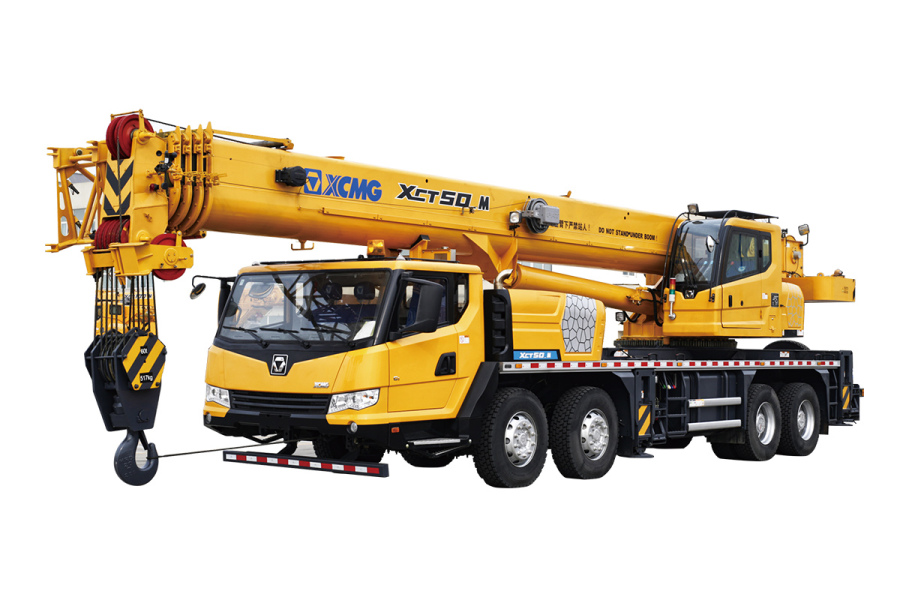

好的，我们来详细探讨一下徐工XCT50汽车起重机在不同工况下，如何具体应用其《起重性能表》。这对于安全、高效地完成吊装任务至关重要。
首先，请明确一个核心原则：所有吊装作业都必须以随车《起重性能表》为准，任何其他资料（包括本回答）仅供参考，不能作为现场操作依据。 性能表会因具体配置（如主臂长度、副臂、配重）而异。
一、理解XCT50《起重性能表》的关键要素
在查看具体案例前，必须先读懂性能表。XCT50的性能表通常是多维的，你需要关注以下几个关键参数：
- 工作幅度（半径）： 吊钩中心到起重机回转中心的水平距离。这是决定起重能力的首要因素。
- 臂长： 主臂伸出的长度。XCT50通常主臂全伸可达44米左右，加上副臂可达60多米。
- 支腿工况： 是全伸支腿还是半伸支腿？这直接影响起重机的稳定性。XCT50的性能表会明确区分。
- 额定起重量： 在特定幅度和臂长下，起重机安全起吊的最大重量。
一个基本规律：在相同臂长下，工作幅度越大，额定起重量越小；在相同工作幅度下，臂长越长，额定起重量越小。
二、不同工况下的应用案例
以下是几个典型的工况场景，演示如何查询和应用性能表。
案例一：近距离、重物吊装（例如：安装大型设备基础）
- 工况描述： 在开阔的工地，需要将一台重28吨的设备吊装到基础上。设备就位位置离起重机中心约6米。
- 应用步骤：
- 确定工况： 场地开阔，可使用全伸支腿工况。
- 查询性能表： 找到“全伸支腿”对应的性能表。查看“工作幅度”为6米这一列。
- 匹配臂长： 在6米幅度下，查看不同臂长对应的起重量。例如，你可能发现：
- 臂长10.4米时，额定起重量为50吨。
- 臂长18米时，额定起重量可能为38吨。
- 结论： 即使使用较短的18米臂长，38吨的额定起重量也远大于28吨的设备重量，安全余量充足。可以选择一个合适的臂长（不必全伸），进行吊装。
- 要点： 此类工况是起重机发挥最大能力的场景。关键是确保支腿完全伸出、地基坚实，并精确控制幅度不要超过预定值。
案例二：中远距离、高处吊装（例如：钢结构厂房屋架安装）
- 工况描述： 安装高度为25米的钢屋架，单榀屋架重8吨。由于现场障碍物，起重机吊钩需要伸到离中心约20米的位置。
- 应用步骤：
- 确定工况： 假设场地允许，使用全伸支腿。
- 计算所需臂长： 这是一个关键计算。
- 安装高度：25米
- 吊索具高度：约3米
- 吊钩到臂头高度：约2米
- 所需最小臂长 ≈ 25m + 3m + 2m = 30米
- 同时，工作幅度为20米。根据勾股定理，臂长需要大于 √(20² + 25²) ≈ 32米。我们取较大值，至少需要32米臂长。
- 查询性能表： 找到全伸支腿表，在“工作幅度”20米一行，找到“臂长”32米（或最接近的稍长臂长）对应的起重量。
- 你可能会发现，在20米幅度、32米臂长下，额定起重量约为9.5吨。
- 安全校核： 设备重8吨 < 额定起重量9.5吨，理论上是可行的。但必须注意：
- 安全余量很小（只有1.5吨），操作必须极其平稳。
- 要考虑风载（屋架受风面积大）和动载的影响。
- 性能表通常是在“理想平稳操作”下的数值，实际中必须留有足够余量。如果评估风险较高，应考虑增加配重（如果可选）或使用更大吨位的起重机。
- 要点： 此类工况是考验起重机性能的常见场景。**臂长和幅度的
