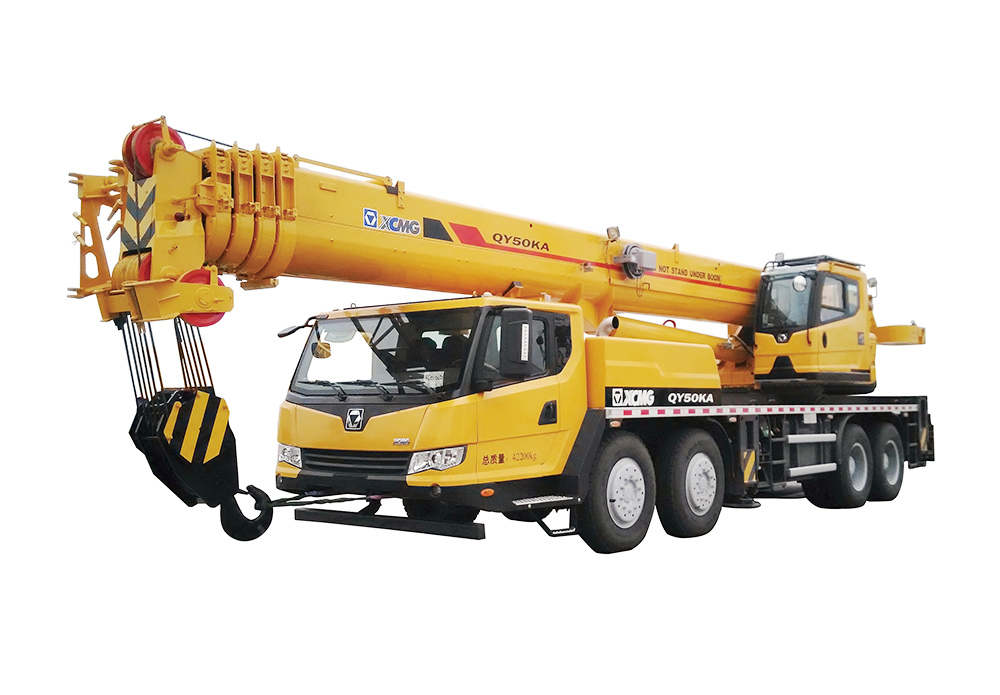

好的，我们来详细解析一下徐工QY50KA（升级款）汽车起重机在不同工况下，如何应用其《起重性能表》进行实际作业。这不仅是操作规范的核心，更是保障安全的关键。

核心概念：为什么需要性能表？

起重性能表不是一成不变的，它根据起重机的工况配置（主要是支腿跨距和臂架组合）而变化。徐工QY50KA（升级款）的性能表主要受以下三个因素影响：

1. 支腿跨距： 跨距越大，稳定性越好，起重能力越强。这是最重要的因素。
2. 臂架长度： 臂伸得越长，起重能力越小（力矩变大）。
3. 工作幅度： 吊物离起重机中心越远（幅度越大），起重能力越小。

应用性能表的核心原则： “工况 → 查表 → 确认”。在任何吊装前，都必须根据当前的工况配置，查询对应的性能表，确保计划吊重和幅度在安全范围内。

---

应用案例解析

我们假设一个典型的吊装场景：需要将一台重20吨的设备吊装到10米高的平台上，设备放置位置距离起重机中心约8米。

案例一：最佳工况（全支腿，主臂）

这是最常见、能力最强的工况。

• 工况选择：
  • 支腿情况： 全伸（通常为7.6m x 7.6m或类似尺寸，具体查手册）。
  • 臂架组合： 只使用主臂。QY50KA的主臂全长可能超过40米，完全满足10米高度要求。
• 查表过程：
  1. 找到对应 “全支腿，主臂” 的性能表。
  2. 确定工作幅度：我们计划在8米幅度作业。
  3. 确定臂长：我们需要吊到10米高，加上吊钩、索具的高度，以及设备本身的高度，实际所需臂长可能在15-18米左右。我们选择18米臂长作为查表基准（选择比实际需求稍长的臂长是安全做法）。
  4. 交叉查询： 在“18米臂长”这一列，向下找到“8米幅度”这一行，交叉点的数值就是额定起重量。假设查表结果为 26吨。
• 安全判定：
  • 设备重量20吨 < 额定起重量26吨。
  • 结论： 工况安全，可以作业。但还需考虑风载、地基等额外因素。
• 应用要点：
  • 这是效率最高、最经济的工况。应优先考虑使用主臂完成作业。

案例二：狭窄场地工况（半支腿，主臂）

如果现场空间狭窄，无法全伸支腿。

• 工况选择：
  • 支腿情况： 半伸（例如，只伸出一半，具体尺寸查手册，如4.5m x 4.5m）。
  • 臂架组合： 主臂18米。
• 查表过程：
  1. 找到对应 “半支腿，主臂” 的性能表（注意：此表与全支腿的表完全不同，起重能力会大幅下降！）。
  2. 同样，在“18米臂长”和“8米幅度”交叉点查询额定起重量。假设查表结果为 14吨。
• 安全判定：
  • 设备重量20吨 > 额定起重量14吨！
  • 结论： 严禁作业！ 如果强行起吊，有倾覆的巨大风险。
• 应用要点：
  • 绝对禁止跨工况查表！ 不能因为全支腿时能吊26吨，就在半支腿时也想当然。
  • 此时必须改变方案：要么清理场地实现全支腿；要么使用更小的起重机分拆设备；或者考虑使用副臂（如果幅度允许）来减小幅度，但需查询“主臂+副臂”工况表。

案例三：高空、远距离工况（全支腿，主臂+副臂）

如果需要将一台重5吨的空调机组吊到30米高的楼顶，幅度为16米。

• 工况选择：
  • 支腿情况： 全伸。
  • 臂架组合： 主臂+副臂。QY50KA通常配有桁架式副臂，可以进一步增加起升高度。
• 查表过程：
  1. 找到对应 **“全支腿，主臂
