好的，我们来详细解析一下徐工QY50KD汽车起重机在不同工况下，如何应用其《起重性能表》来指导实际吊装作业。

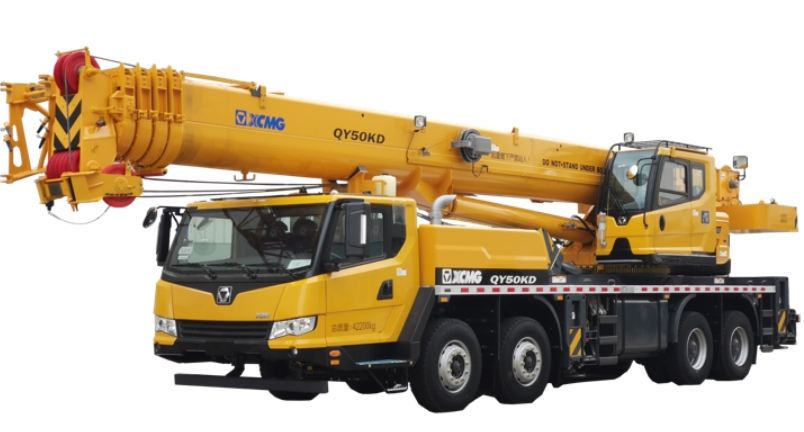

首先，要理解QY50KD的核心特点：全伸主臂长44米，副臂可选（最大臂长可达58.5米），五节U形主臂，K系列底盘，机动性和起重性能均衡。 其起重性能表是安全作业的生命线，应用时必须严格遵守。

第一步：理解性能表的关键参数

在查看性能表前，必须明确几个决定起重能力的关键因素：

1. 工作幅度： 吊钩中心到起重机回转中心的水平距离。这是最重要的参数，幅度越大，起重能力急剧下降。
2. 臂长： 主臂伸出的长度。
3. 支腿工况： 全支腿（全方位）和 半支腿（侧方或后方）的起重能力差异巨大。QY50KD的性能表通常基于全支腿、水平支腿、坚实地面的工况。
4. 配重： QY50KD通常有固定配重，但性能表是基于标准配重计算的。

核心原则：性能表上的额定起重量是最大值，实际作业中必须考虑吊具（如吊钩、索具）的重量，并留出安全余量。通常建议实际负载不超过额定起重量的75%-90%（视工况风险而定）。

---

应用案例解析

以下是三个典型的工况应用案例，展示如何查询和使用性能表。

案例一：近距离、重物吊装（主臂作业）

• 场景： 在工地卸货区，将一台重20吨的机械设备从卡车上吊下，并安装到10米外的基座上。现场空间开阔，地面坚实。
• 应用步骤：
  1. 确定关键参数：
     • 负载重量： 20吨（已知）。
     • 工作幅度： 这是需要确定的。卡车宽度约2.5米，起重机可以靠近停放，预计吊装幅度在4米左右。
     • 臂长需求： 设备高度+吊索高度+安全距离，预计主臂只需伸出12米左右即可完成。
  2. 查询性能表（主臂工况）：
     • 找到对应 12米臂长 的栏目。
     • 在“工作幅度”一行中找到 4米 或最接近的数值（性能表通常是离散值，如3.5m, 4.0m, 4.5m）。
     • 查看交叉点的额定起重量。假设查询结果为：12米臂，4米幅度，额定起重量为32吨。
  3. 安全分析与决策：
     • 对比： 20吨（负载） < 32吨（额定）。
     • 安全余量： (32 - 20) / 32 ≈ 37.5%，余量充足。
     • 结论： 该工况完全在起重机能力范围内，可以安全作业。操作时，仍需缓慢起钩，观察支腿和地面情况。

案例二：中远距离、较高位置吊装（主臂作业）

• 场景： 在厂房内安装通风管道，管道重8吨，需要安装到离地面25米高的位置。厂房内有立柱，起重机不能无限靠近。
• 应用步骤：
  1. 确定关键参数：
     • 负载重量： 8吨。
     • 工作幅度： 由于立柱阻挡，起重机最近停放点距离管道安装点的水平距离约为14米。
     • 臂长需求： 安装高度25米 + 吊索高度和安全距离，主臂需要伸出28米以上。
  2. 查询性能表（主臂工况）：
     • 找到对应 28米臂长 的栏目（QY50KD主臂最长44米，28米在范围内）。
     • 在“工作幅度”一行中找到 14米。
     • 查看额定起重量。假设查询结果为：28米臂，14米幅度，额定起重量为9.5吨。
  3. 安全分析与决策：
     • 对比： 8吨（负载） < 9.5吨（额定）。
     • 安全余量： (9.5 - 8) / 9.5 ≈ 15.8%，余量偏小。
     • 结论与风险控制：
       • 从数据上看，可以作业，但安全余量不富裕，属于
